НПП ОБУХОВСКАЯ ПРОМЫШЛЕННАЯ КОМПАНИЯ производит устьевую скважинную арматуру для эксплуатации скважин.

Штуцеры регулируемые дискретные фланцевые, устройства щтуцерные, штуцерные камеры

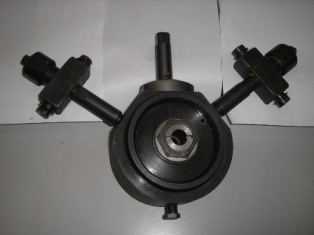

 Штуцер дискретный ШДФ-9М. Рабочее давление 21 Мпа. Условный регулирующий размер 0,2; 2,5; 3, 4, 5, 6, 8, 10, 12, 18мм. Регулирующий механизм -золотниковый цилиндр, материал цилиндра сталь 40ХН (хром), допустима замена на сталь 38ХМЮА (азотированная) Габаритные размеры 220х125х100мм.  Масса, не более 8 кг.

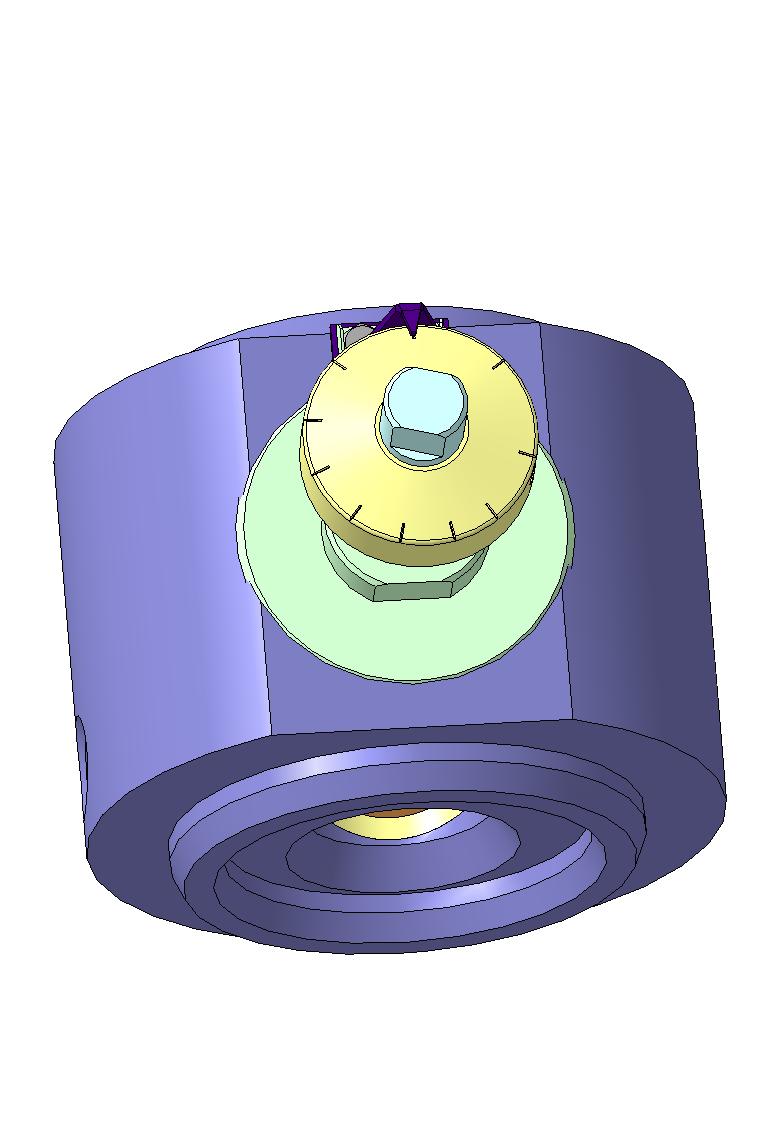

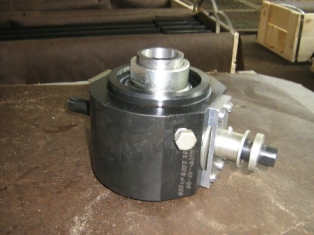

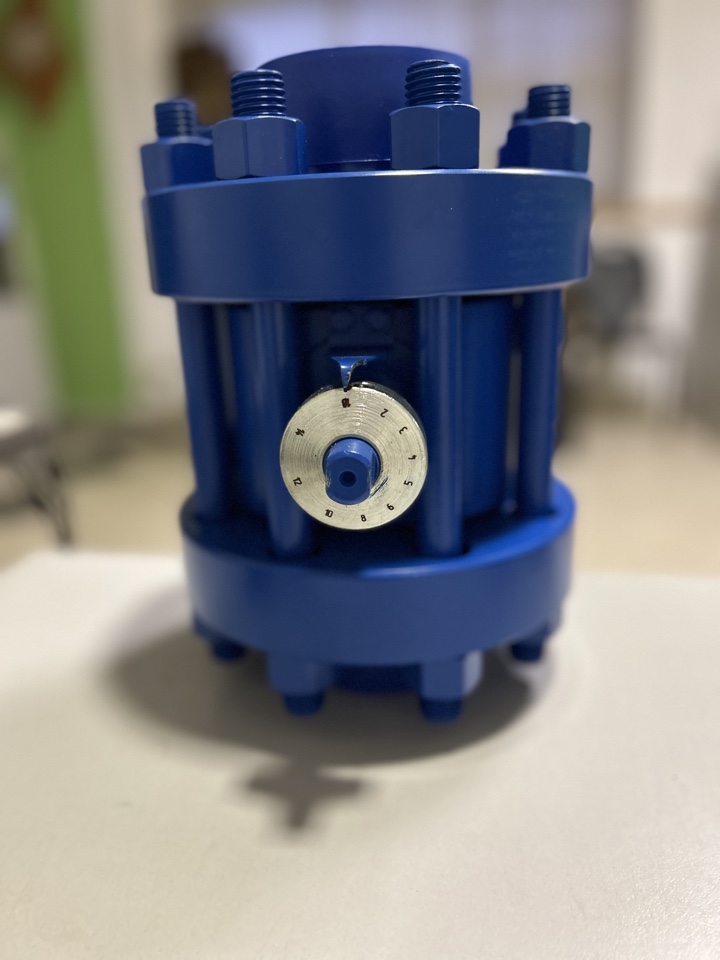

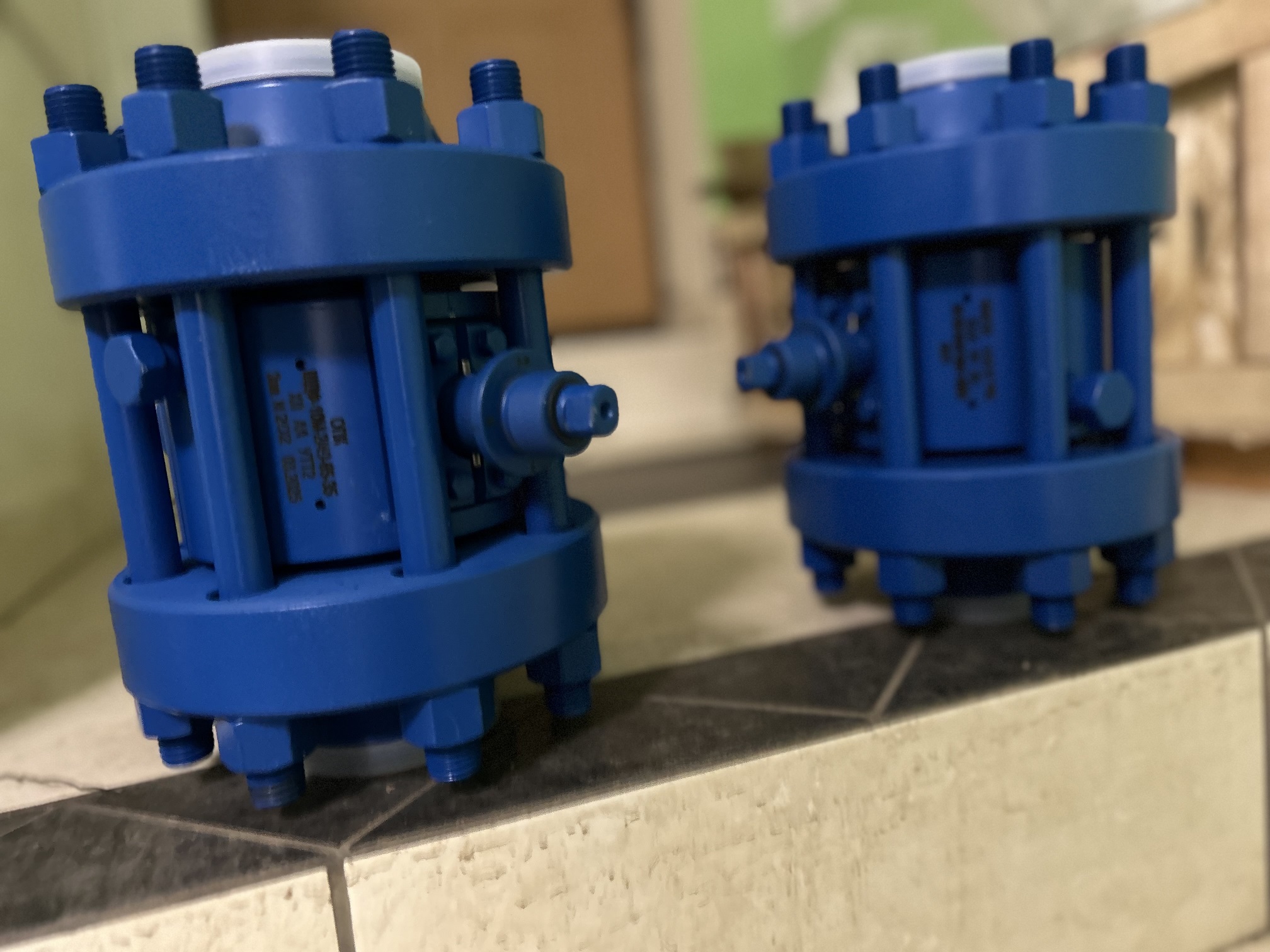

Штуцер дискретный ШДФ-10М. Рабочее давление 21 Мпа. Условный регулирующий размер 0; 2; 3; 4; 5; 6; 8; 10; 12; 14; 34мм. Штуцер ШДФ-10М имеет полнопроходное (сквозное) отверстие ф34 мм., позволяющее применять данный штуцер в случае высоких расходов регулируемых объемов жидкости. Габаритные размеры 234х136х115мм.  Масса, не более 18 кг.

 Штуцер дискретный фланцевый  ШДФ-10М-90-2/40-65-21  Штуцер дискретный фланцевый ШДФ-10М-90-2/40-65-2.

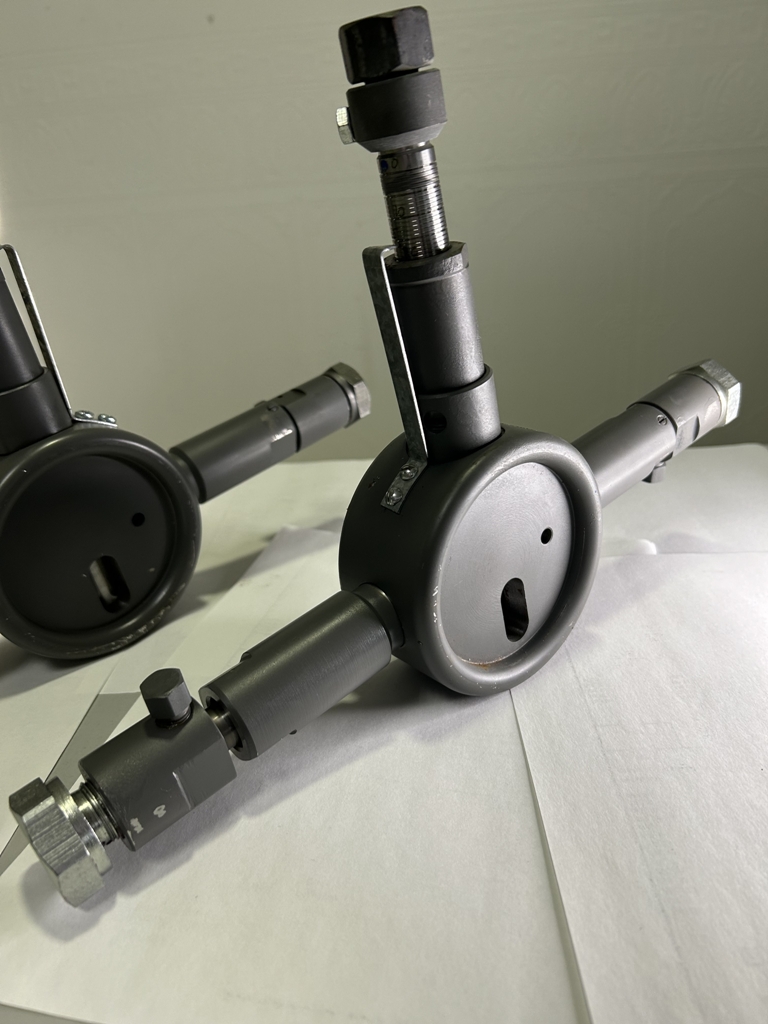

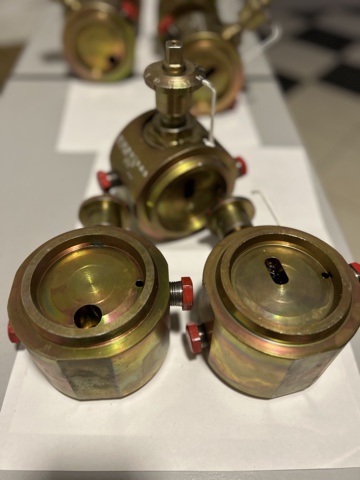

Штуцер дискретный ШДР-9М. Наличие в базовом комплекте поставки трехходового вентиля для установки манометров под определения разности давлений на входе и выходе из штуцера. Рабочее давление 21 Мпа. Условный регулирующий размер 0; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18мм. Габаритные размеры 234х136х1155мм.  Масса, не более 24 кг.

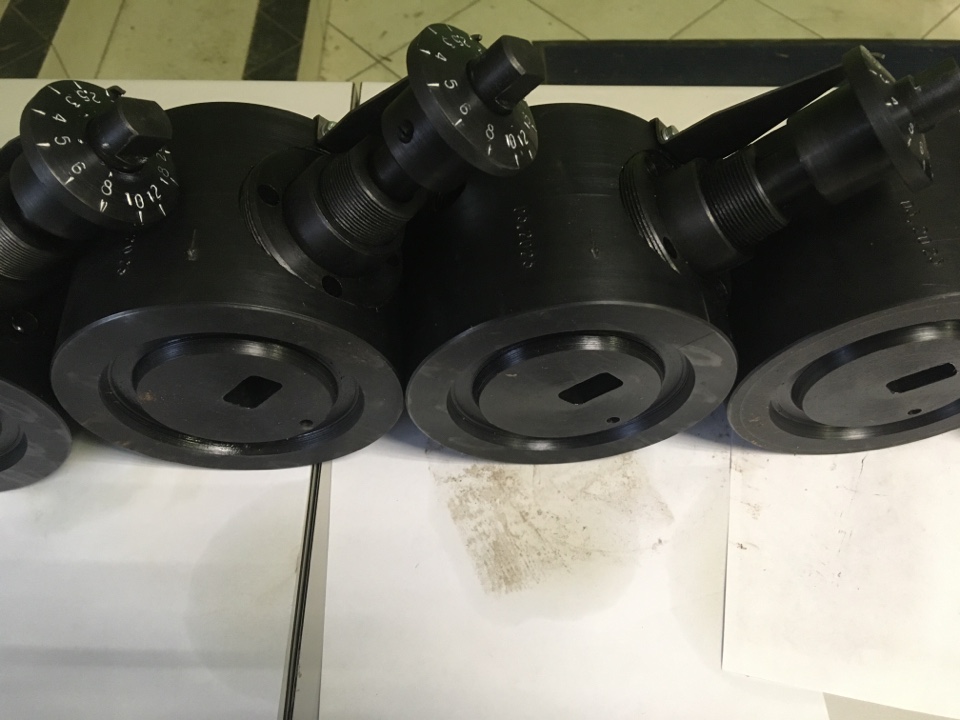

Штуцер дискретный регулируемый ШДР 9М

Штуцер дискретный регулируемый ШДР 9К-65х70-М. Рабочая среда нефть, вода, газ. Рабочее давление 70Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Регулируемый орган золотник ?50мм. Управление штуцером ручное. Условный размер проходного отверстия регулируемого органа 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18;20мм. Точность калибровки отверстий 0,3мм. Габаритные размеры, без учёта выводов для манометров, 241х140х100мм. Масса 12,5кг.

Штуцер дискретный регулируемый ШДР 9К-65х70-М  Штуцер дискретный регулируемый ШДР 9К-65х70-М

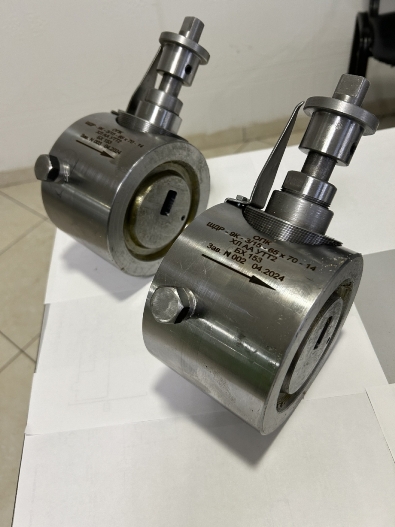

Штуцер дискретный регулируемый ШДР 9К-65х70-М коррозионно-стойкий. Корпус - сталь 12Х18Н10Т. Золотник (цилиндр)  - сталь 40Х13.

 Штуцер дискретный регулируемый ШДР 9К-65х70-М коррозионно-стойкий

Штуцер дискретный регулируемый ШДР 9-65х21/35  Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18; 20мм. Регулируемый орган цилиндр. Управление штуцером ручное. Габаритные размеры, без учёта выводов для манометров, 200,5х125х93.  Масса, не более 8,0кг.

штуцер

Штуцер регулируемый фланцевый ШРФ-20. Рабочее давление 21 Мпа. Условные размеры проходного сечения от 0 до 20мм с плавным изменением проходного сечения. Рабочая температура окружающей среды  от -60°С до +40°С.  Габаритные размеры без учёта вентилей с манометрами и фланцев 101,5х218(250)х55 мм.  Масса, не более 3,15 кг.

 штуцер дискретный фланцевый ШРФ-20Штуцер дискретный регулируемый ШРФ-20 Штуцер регулируемый фланцевый ШРФ–20-90-65х21М.

Штуцер дискретный фланцевый ШДФ 12М.  Рабочая среда нефть, вода и газ. Рабочее давление 21 Мпа. Условный регулирующий размер 0; 2; 2,5; 3; 3,5; 4; 4,5; 5; 6; 8; 10; 12. Рабочая температура окружающей среды от -60°С до +40°С. Точность калибровки отверстий ±0,01 мм. Управление штуцером ручное  Регулируемый орган-цилиндр. Габаритные размеры, без учёта выводов для манометров, 232,5х125х93мм.  Масса, не более 7,7 кг.

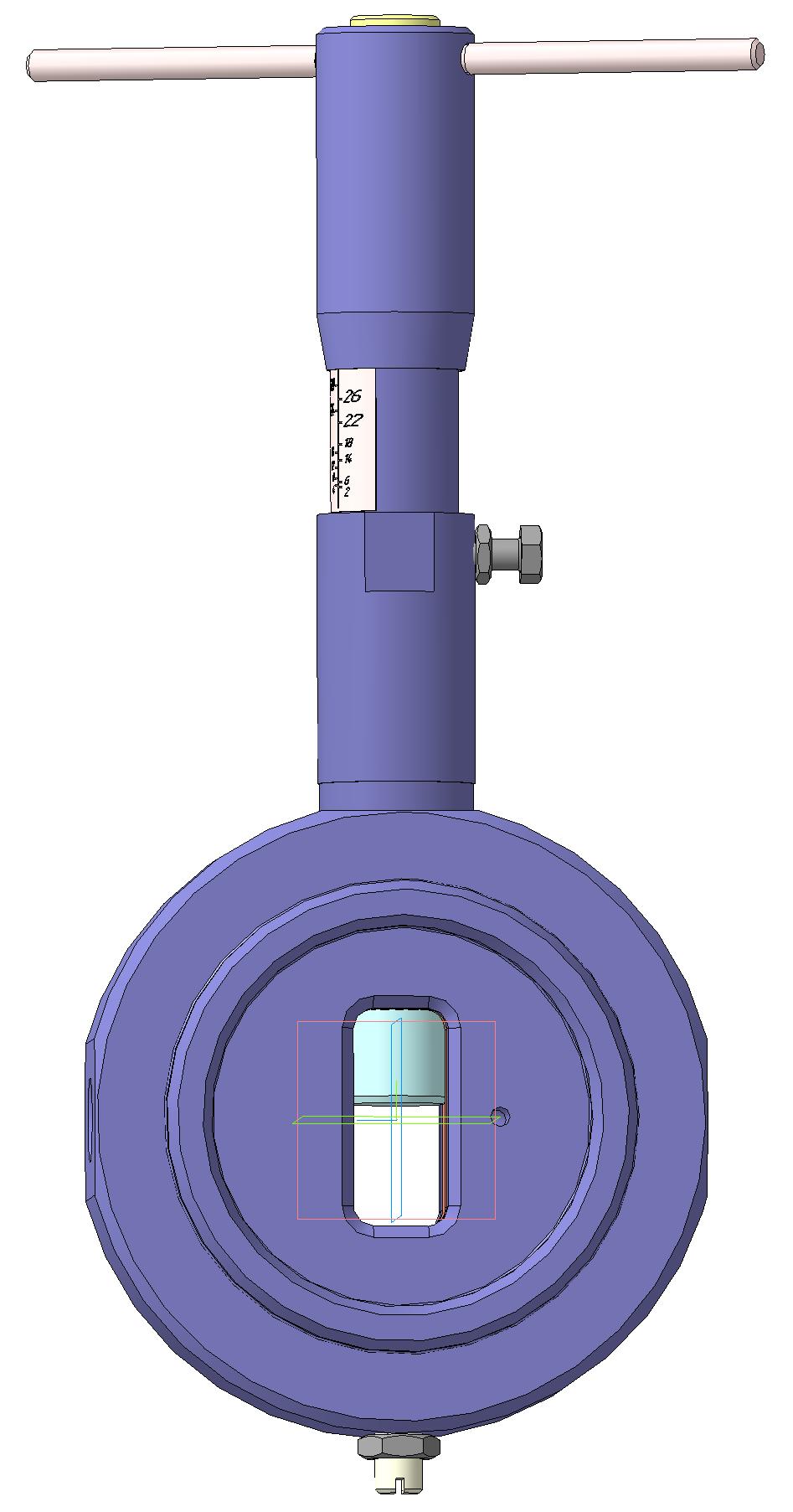

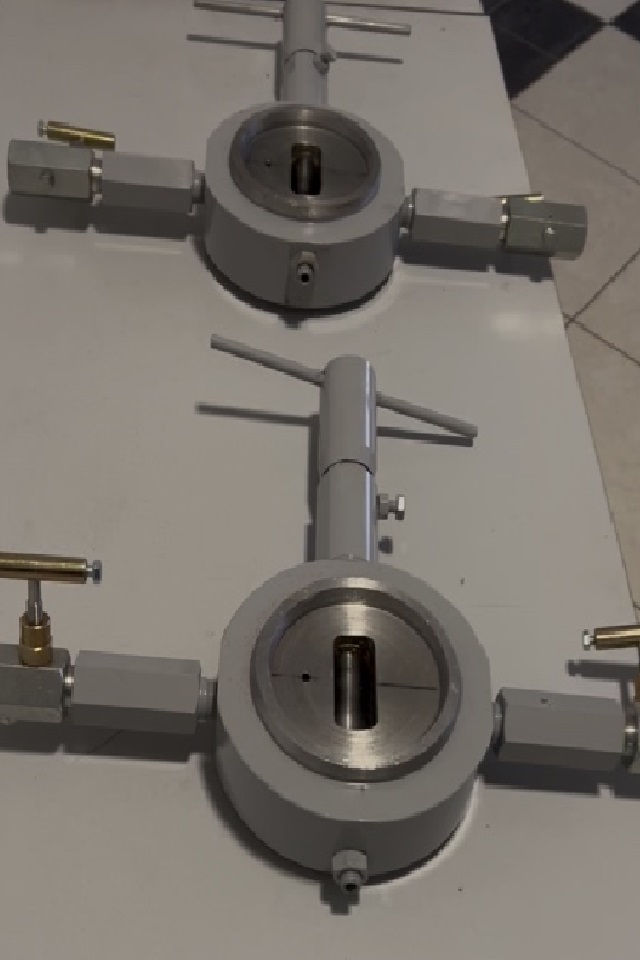

Штуцер регулируемый фланцевый ШРФ 40-107,9 Рабочая среда нефть и вода.  Рабочее давление 21 Мпа. Условные размеры проходного сечения от 0 до 40мм,  с плавным изменением проходного сечения. Рабочая температура окружающей среды от -60°С до +40°С. Точность калибровки отверстий ±0,01 мм. Управление штуцером ручное  Регулируемый орган-цилиндр. Габаритные размеры, без учёта вентилей с манометрами  и фланцев 155х323х66 мм.  Масса, не более 9,3 кг.

 Штуцер регулируемый фланцевый ШРФ 40-107,9

 Штуцер регулируемый фланцевый ШРФ 40-136,5 . Рабочая среда нефть и вода.  Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условные размеры проходного сечения от 0 до 40 мм с плавным изменением. Управление штуцером ручное. Габаритные размеры, без учёта вентилей с манометрами  и фланцев,  160х70х338(399max); 155x70x338(399max) (исполнение М). Масса, 9,3кг.

Штуцер регулируемый фланцевый ШРФ 40-161,9.  Рабочая среда нефть и вода.  Рабочее давление 21 Мпа. Условные размеры проходного сечения от 0 до 40мм,  с плавным изменением. Рабочая температура окружающей среды от -60°С до +40°С. Точность калибровки отверстий ±0,01 мм. Управление штуцером ручное  Регулируемый орган-цилиндр. Габаритные размеры, без учёта вентилей с манометрами  и фланцев 175х333х70 мм.  Масса, не более 12,5 кг.

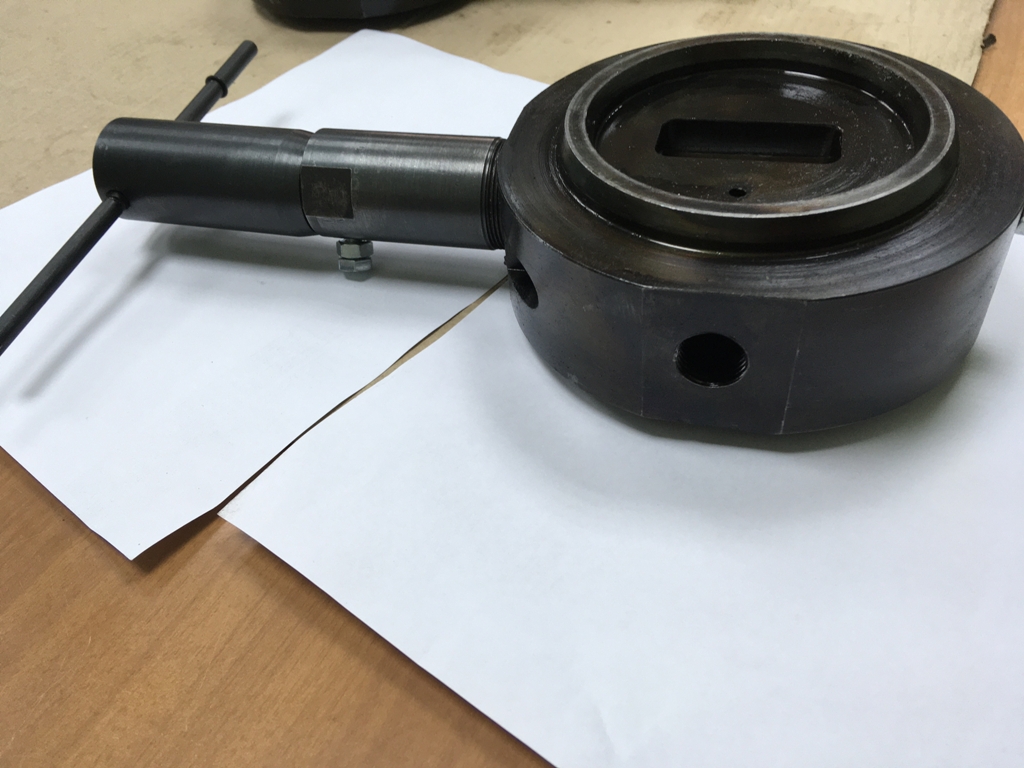

Штуцер ШРФ-40

Штуцер дискретный регулируемый ШДР 9К.  Рабочая среда нефть,  вода и газ.  Рабочее давление 70 Мпа. Условный размер проходного отверстия регулируемого органа 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18; 20 мм.   Рабочая температура окружающей среды от -60°С до +40°С. Управление штуцером  ручное.  Регулируемый орган - золотник ?50мм. Габаритные размеры, без учёта выводов для манометров, 241х140х100 мм.  Масса, не более 12,5 кг.

Штуцер дискретный регулируемый ШДР 03М-00.000.  Рабочая среда нефть, вода и газ. Рабочее давление 21 Мпа. Условный размер проходного отверстия регулируемого органа 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 14; 18;20мм. Рабочая температура окружающей среды от -60°С до +40°С. Точность калибровки отверстий ±0,01 мм. Управление штуцером ручное.  Регулируемый орган - цилиндр. Габаритные размеры, без учёта выводов для манометров 265х136х100 мм.  Масса, не более 11,3кг.

Штуцер-дроссель ШД.001служит для регулирования расхода жидкости при нефтедобыче, предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Штуцер-дроссель представляет собой дросселирующее изделие из корундовой технической керамики марки ГБ-15М. Дроссель устанавливается в корпус. Дросселирование жидкости осуществляется через центральное отверстие в штуцер-дросселе.

Устройство штуцерное со стальной закаленной вставкой УШК.005 предназначено для регулирования объемов и давлений закачиваемой жидкости в нагнетательные скважины. Перекачиваемая жидкость – пресные или пластовые воды с плотностью до 1,2 г/см3. Материал основных частей: корпус, гайка сталь 45; штуцер-дроссель сталь 45, HRC 40…50.

Устройство штуцерное Штуцерная колодка УШК

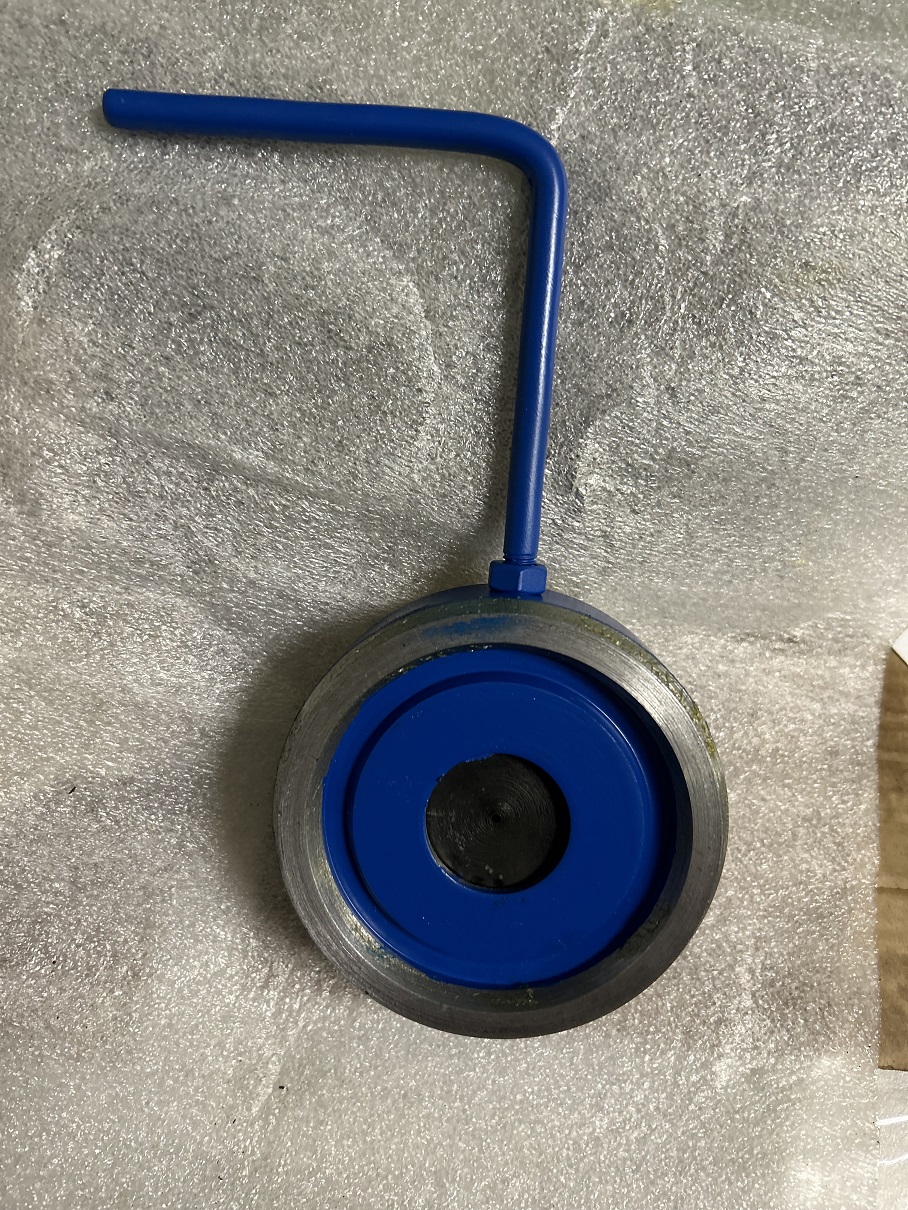

Устройство штуцерное  УШК.006 со стальным закаленным дросселем устанавливается на трубопроводах между двумя фланцами по ГОСТ 28919-91. Состав штуцерного устройства УШК 006: корпус , гайка сталь 45, комплект дросселей (сталь 40Х,  HRC 40…50) , ручка.

Устройство штуцерное УШК 006 со стальным закаленным дросселем

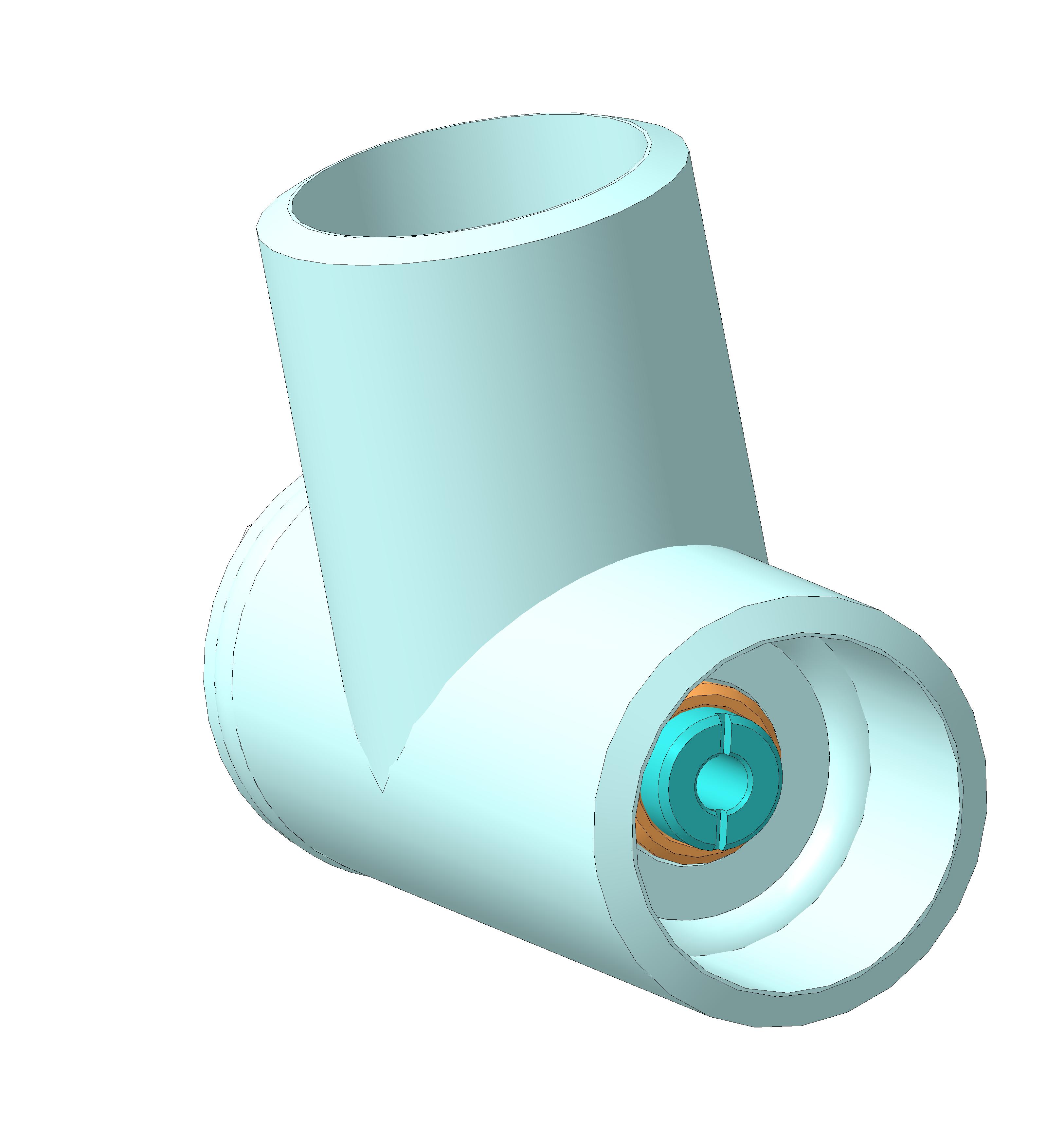

Штуцерная камера ШК100х14 предназначена для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Устанавливается на трубную обвязку ?114х8 и ?114х10.  Рабочая среда нефть и вода.  Рабочее давление 21Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия ввертыша 2, 3, 4, 5, 8, 16, 18мм. Управление штуцерной камерой ручное. Габаритные размеры 274х210х114мм.  Масса не более 12,0 кг.

Штуцерная камера Штуцерная колодка ШК 100х14

Штуцерная камера ШК80х21 (ф89)  для трубы ф89    в комплекте со сменными дросселями  предназначена для регулирования расхода жидкости при нефтедобыче,  устанавливается в фонтанной арматуре за линейной задвижкой,  на трубную обвязку ф 89х8. Рабочая среда нефть и вода. Рабочее давление 140Мпа. Управление штуцерной камерой ручная замена дросселя. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры 347х240х89мм.  Масса, не более 12,1кг .

Штуцерная камера Н05.042. Рабочая среда нефть и вода. Рабочее давление 21 Мпа. Условный размер проходного отверстия дросселя  от 1до 20мм, шаг 1мм. Управление штуцерной камерой - ручная замена дросселя. Штуцерная камера Н05.042А. Габаритные размеры 215х174,5х89 мм.  Масса, не более 8,0 кг. Штуцерная камера Н05.042Б.  Габаритные размеры 215х187х114 мм.  Масса, не более 13,1 кг.

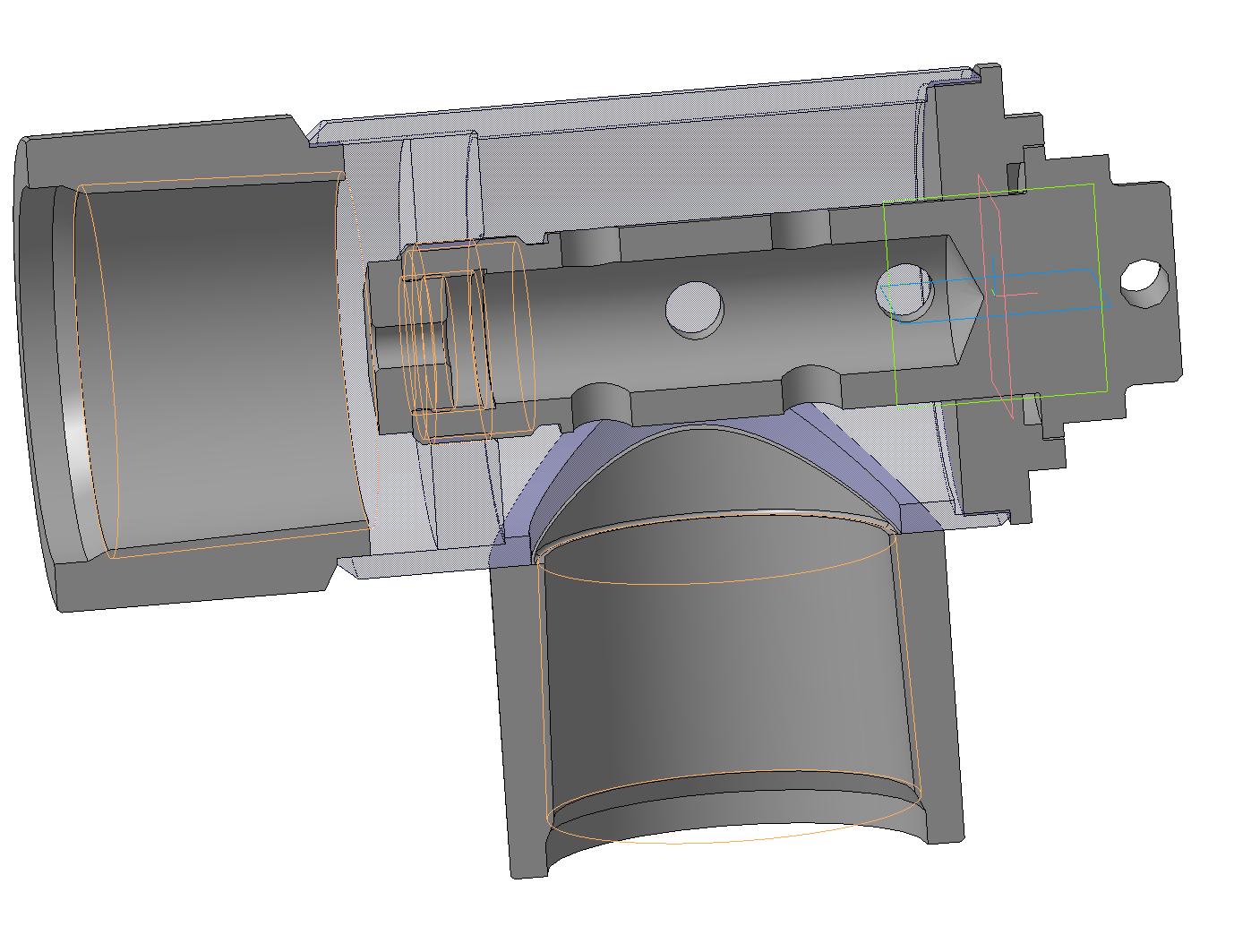

Штуцерная камера Н.05.042 с резьбой НКТ89 и сменными жиклерами предназначена для монтажа в линии затрубного пространства фонтанной арматуры нефтяных и газовых скважин с целью установки режима работы скважин, которое осуществляется путём ограничения (дросселирования) потока рабочей среды под давлением. Регулирование потока  штуцерной камеры производится путём смены штуцерных втулок (жиклёров), имеющих разные диаметры. Условный присоединительный размер НКТ 89.  Рабочее давление 21Мпа. Температура рабочей среды не более 120°С.  Масса 11кг. Габаритные размеры 114х270х187 мм.

Штуцерная камера Н.05.042 с резьбой НКТ89 и сменными жиклерами

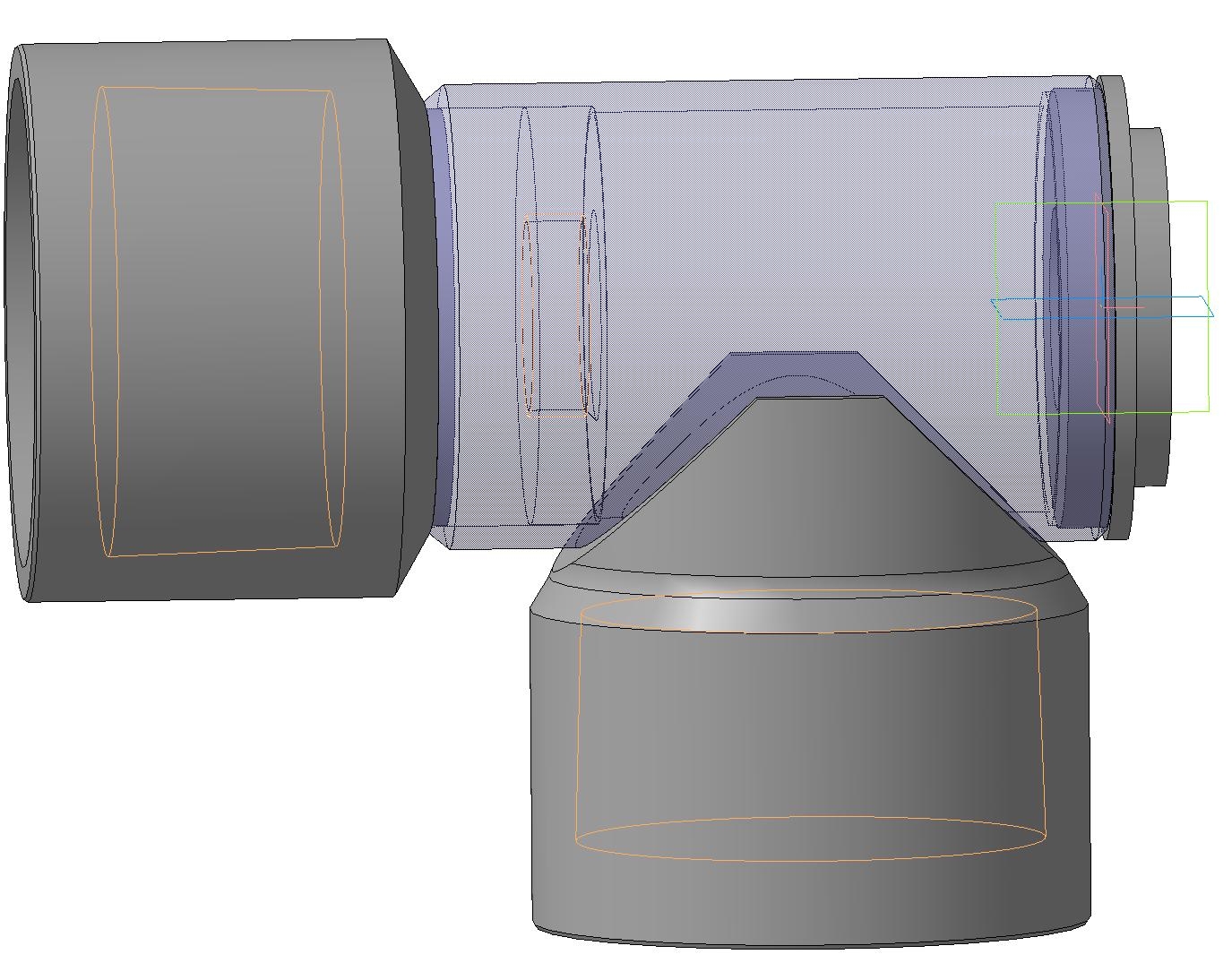

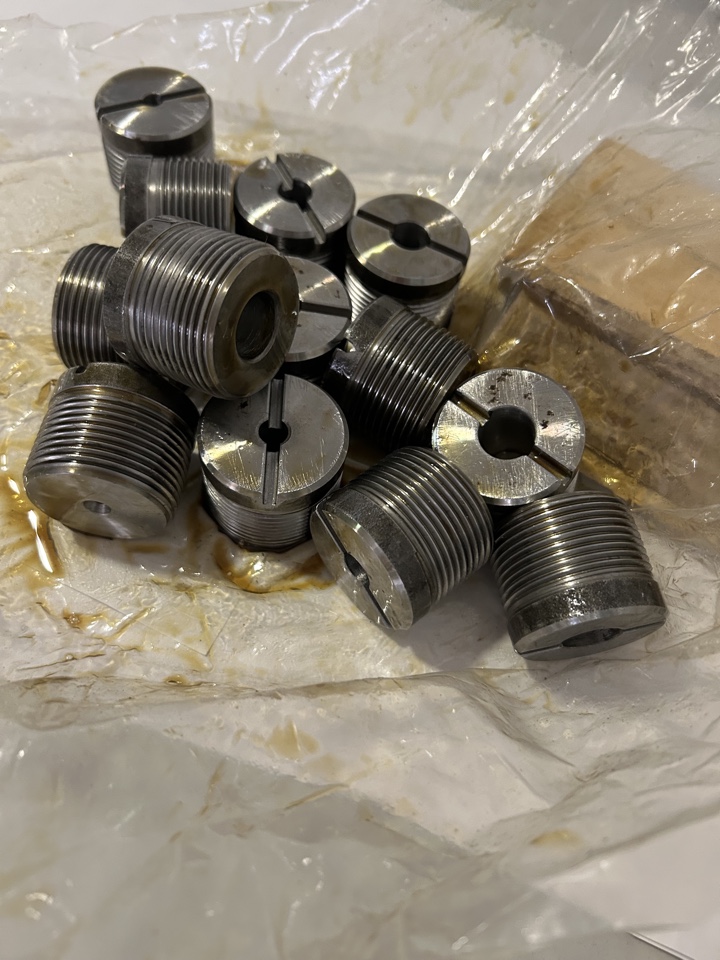

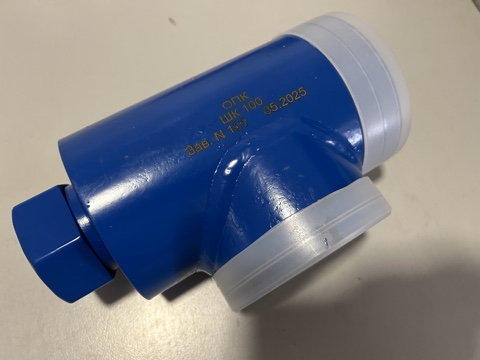

 Штуцерная камера Н.05.042с резьбой НКТ114 и сменными жиклерами предназначена для монтажа в линии затрубного пространства фонтанной арматуры нефтяных и газовых скважин с целью установки режима работы скважин, которое осуществляется путём ограничения (дросселирования) потока рабочей среды под давлением. Регулирование потока  штуцерной камеры производится путём смены штуцерных втулок (жиклёров), имеющих разные диаметры. Условный присоединительный размер НКТ 14.  Рабочее давление 21Мпа. Температура рабочей среды не более 120°С.  Масса 14,5кг. Габаритные размеры 299х211х13 мм.

Штуцерная камера Н.05.042 с резьбой НКТ114 и сменными жиклерами

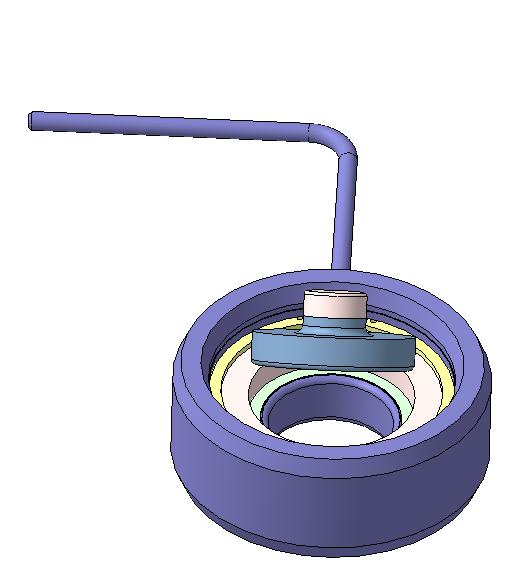

Клапан обратный фланцевый  КО 2-65-21 предназначен для использования в составе устьевых арматур с целью поддержания заданного перепада давлений между линиями трубопроводов, а также для предотвращения перетока рабочей жидкости в обратном направлении.  Рабочая среда нефть, вода и газ. Рабочее давление 21Мпа. Условный размер присоединительного трубопровода 65 мм. Эффективный проход 40 мм. Средний диаметр уплотнительного кольца Dc для разных исполнений: 89,5; 90; 90,6; 107,9 мм. Габаритный размер корпуса D, для разных исполнений 100,9; 101,4; 102; 119,3мм. Масса, для разных исполнений 1,59; 1,6; 1,9; 2,25кг.

клапан обратный КО 2-65

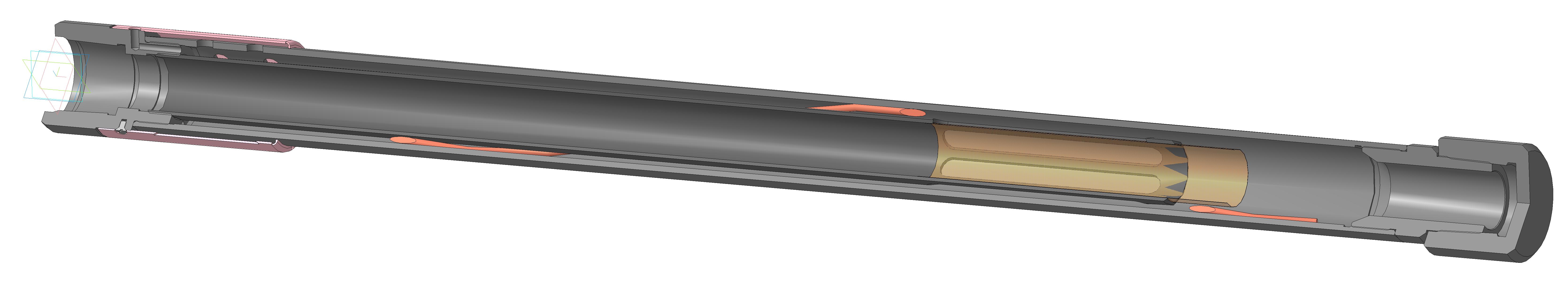

Якорь газопесочный ЯГП-73-114 предназначен для очистки нефти, засасываемой скважинным штанговым насосом из нефтяного пласта. Присоединительная резьба к трубам -резьба гладких труб НКТ 73 ГОСТ 633-80 шаг 2,54. Фильтрующий элемент - сетка 1-040-025-130 12Х18Н9Т ГОСТ 3826-82. Габаритные размеры: длина 1450 мм; диаметр ?89мм; масса 28,3 кг.

 Якорь газопесочный

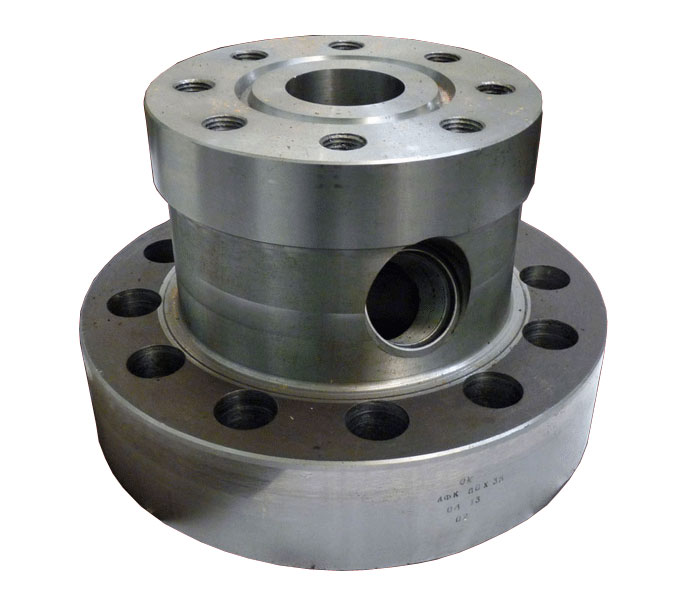

Планшайба бакинская предназначена для нефтяной и газовой трубопроводной арматуры и работает в среде минерализованной пластовой воды, нефти, конденсата.    Рабочее давление 21 Мпа. Условный проход  -65мм. Рабочая температура окружающей среды  от -50°С до +40°С. Климатическое исполнение по ГОСТ 15150-69 – ХЛ. Планшайба НО-240.01.000А,  габаритные размеры      395Х395Х225,8 мм, масса 68кг.Планшайба НО-240.01.000А-01, габаритные размеры      450,7Х395Х300,3 мм,  масса 69,8кг. Планшайба НО-240.01.000А-02, габаритные размеры      506,4Х395Х300,3 мм,  масса 71,6кг.

планшайба бакинская

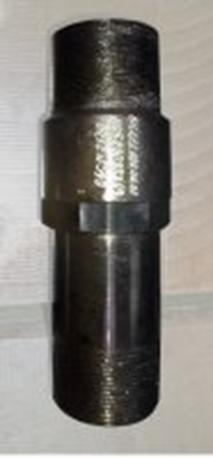

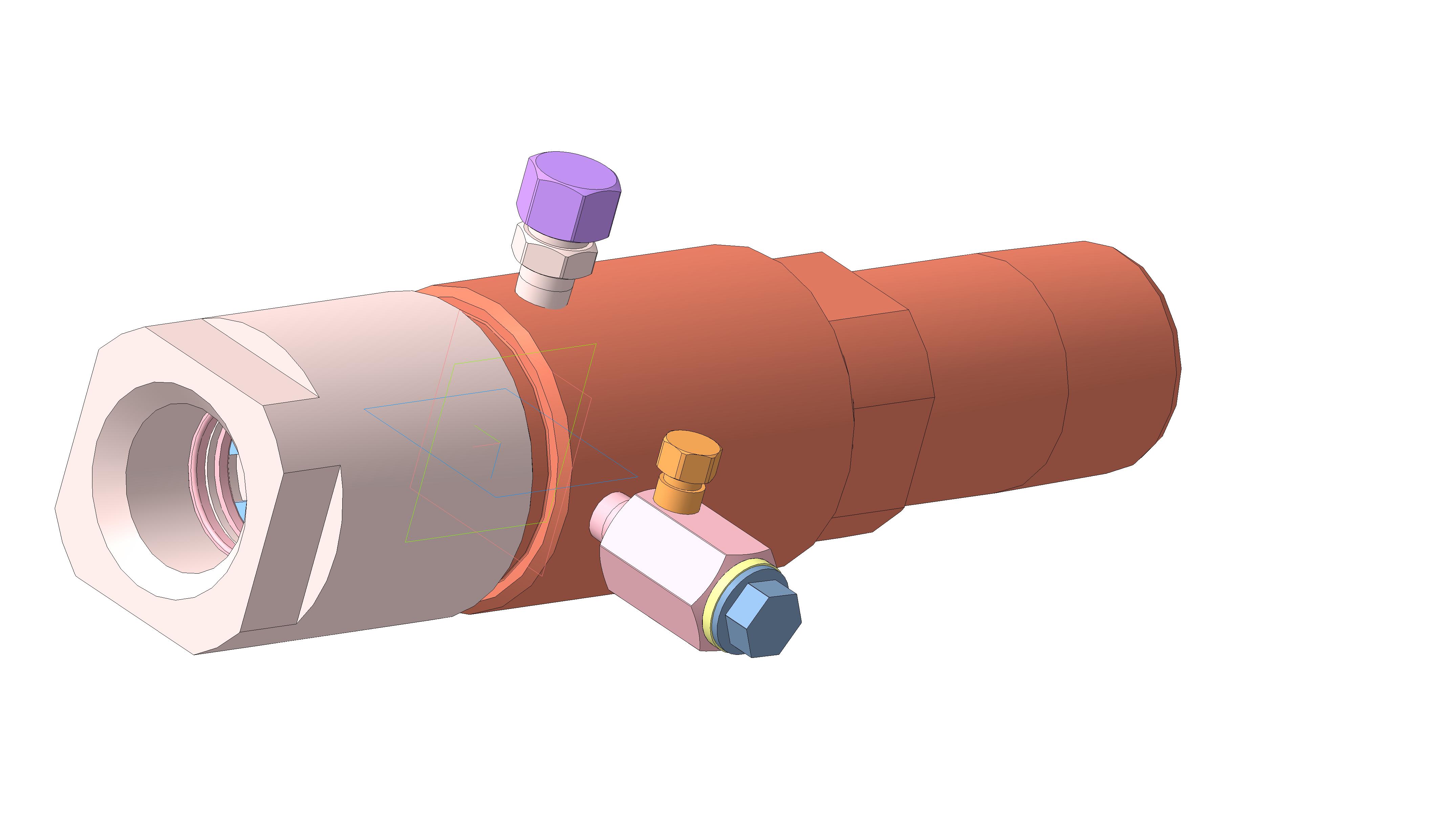

Кабельный ввод АФЭН 21-65-400 предназначен для герметизации колонны нефтяной скважины в месте ввода кабелей электропитания УЭНЦ. Кабельный ввод выпускается в двух вариантах по присоединительной резьбе НКТ ГОСТ 633-80:АФЭН 21-65-400 с резьбой НКТ 60 ГОСТ 633-80; АФЭН 21-65-400В с резьбой для труб с высаженными концами НКТ В 60 ГОСТ 633-80. Кабельный ввод имеет два исполнения по диаметру кабеля: АФЭН 21-65-400 и  АФЭН 21-65-400Вдля кабеля ?10,5мм; АФЭН 21-65-400-01 и АФЭН 21-65-400В-01 для кабеля ?8,5мм. Рабочее давление перед кабельным вводом 21 Мпа. Диаметр провода  не более 11 мм  для исполнений АФЭН 21-65-400 и АФЭН 21-65-400В; 9мм для исполнений АФЭН 21-65-400-01 и АФЭН 21-65-400В-01.Габаритные размеры: диаметр 83мм, длина в затянутом состоянии  329,5мм. Масса 7,35 кг.

кабельный ввод АФЭН

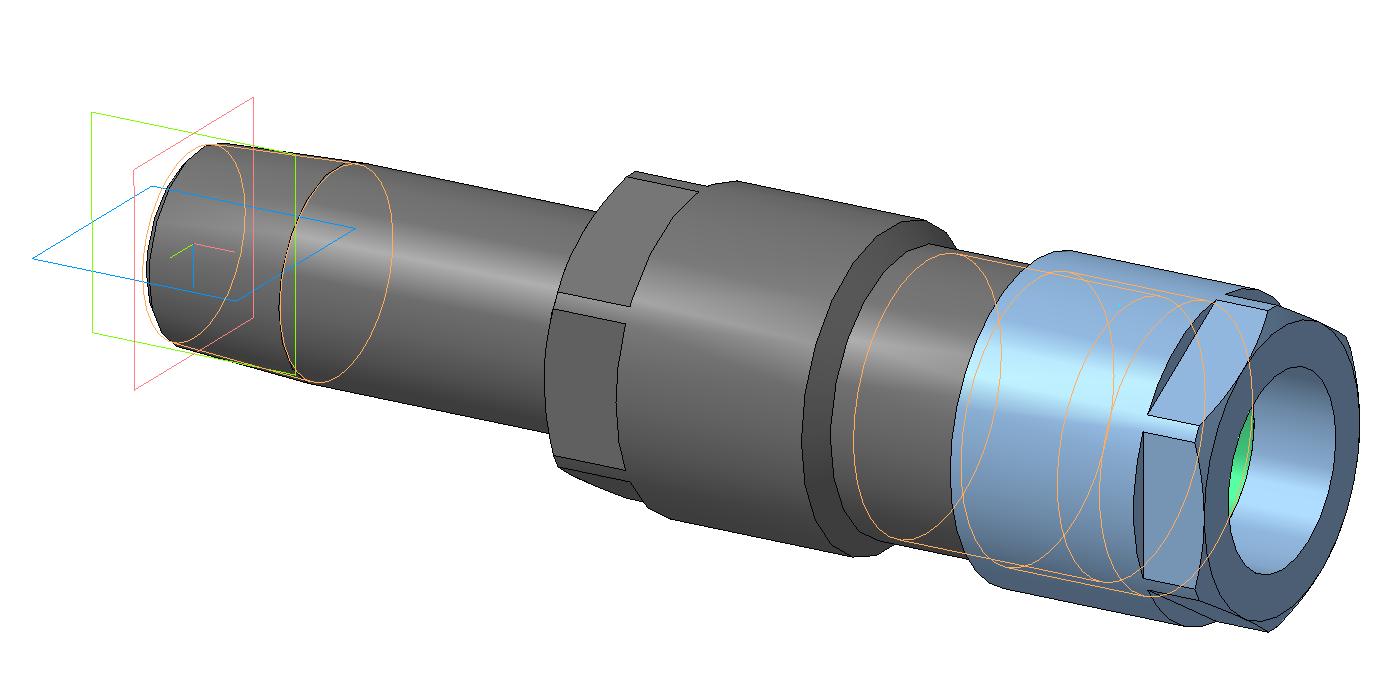

Кабельный ввод Н05.200 с уплотнением кабельных  жил с помощью комплекта плоских сальниковых колец. Рабочая среда нефть, газ. Рабочее давление  21 Мпа. Диаметр жилы кабеля не более 9,6мм. Присоединительная резьба по ГОСТ 633-80 НКТ 48. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры Ф73х267мм.  Масса  3,25кг.

кабельный ввод Н0 5 Кабельный ввод Н05.200

Кран пробковый  КПМ 21-50М  предназначен для перекрытия каналов  в устьевой  арматуре фонтанных, насосных и нагнетательных скважин, а также для перепуска газа из затрубья в линию манифольда, либо дросселирования потока жидкости в выкидной лини.  Климатическое исполнение ХЛ. Условный диаметр проходного сечения 50мм. Присоединение резьба (муфта)  НКТ 60 ГОСТ 633-80. Класс герметичности затвора А. Рабочая температура окружающей среды  от -60°С до +45°С. Рабочее давление 21 Мпа. Управление ручное. Условное положение любое. Направление подачи среды любое. Рабочая среда: нефть, газ, пластовая вода с содержанием механических примесей до 0,32 г/л. Габаритные размеры 218х120х247,5мм. Масса 22,7кг.

 Кран пробковый 21-50М

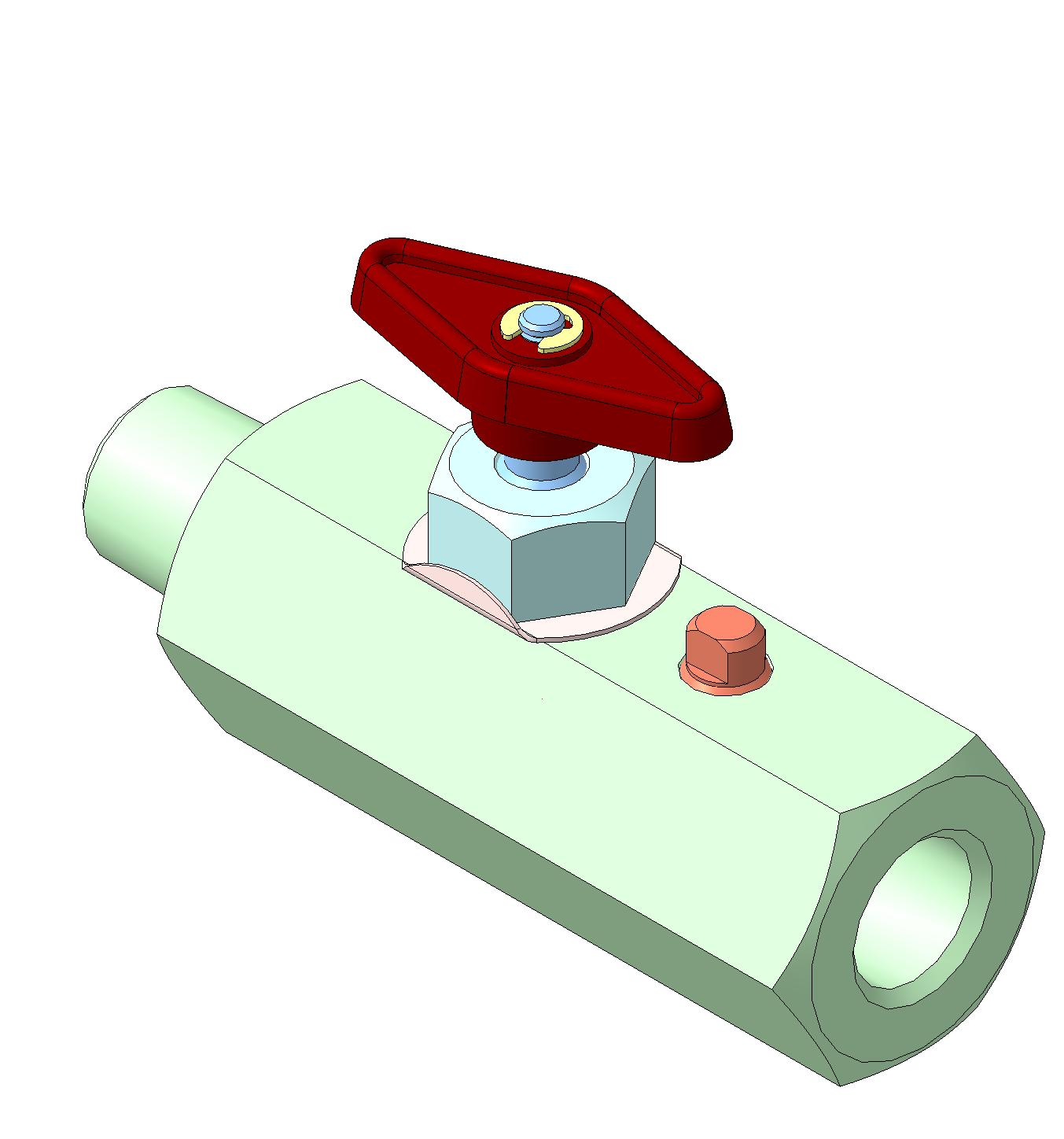

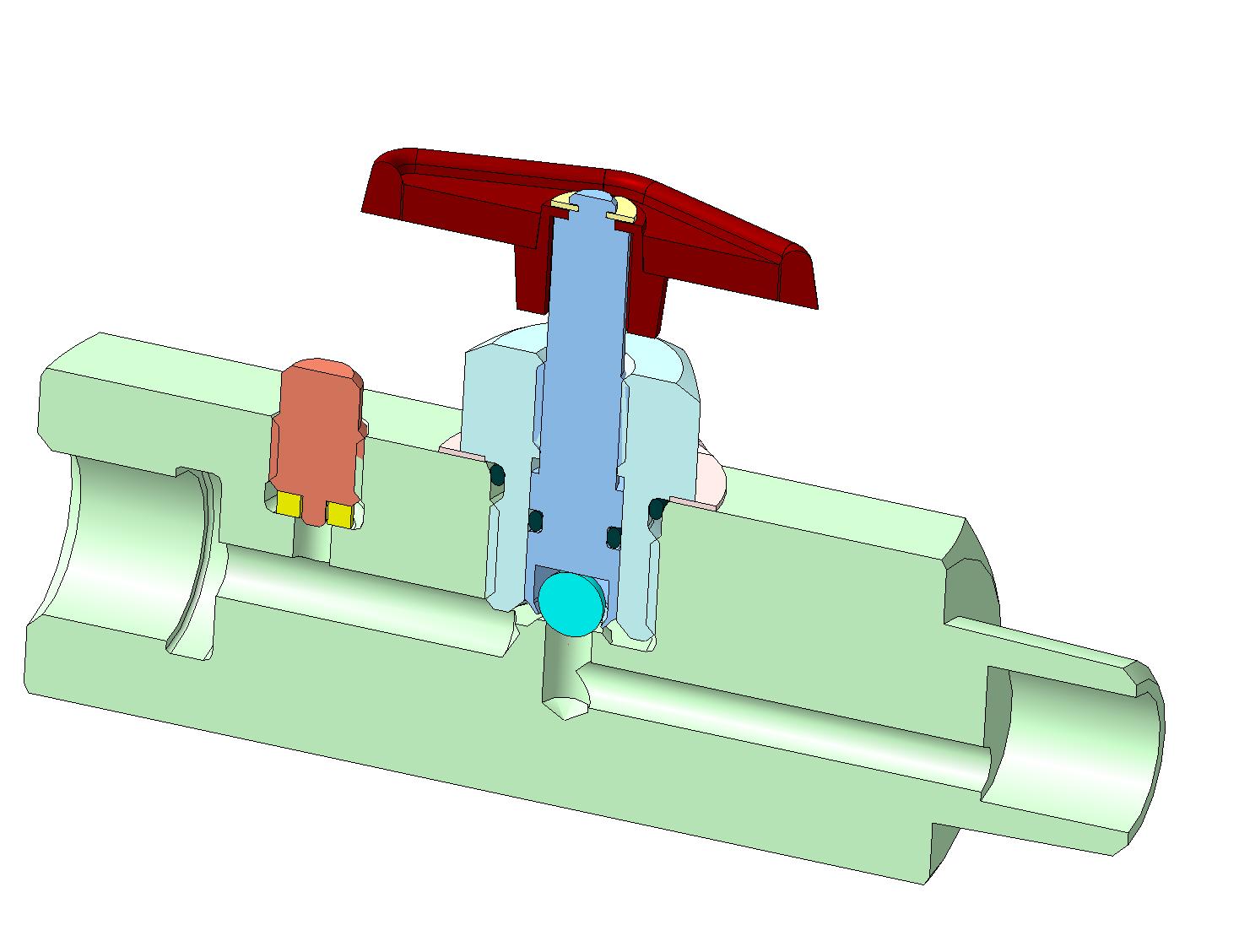

 Вентиль стальной прямоточный манометрический ВПЭМ ВМ 5х35 точный манометрический ВПЭМ ВМ 5х35 применяется для подсоединения манометров, а также обеспечения возможности демонтажа манометра без сброса давления из основной линии, в качестве запорных устройств без разделителя сред на вторичных отводах арматуры и трубопроводах, отбора проб. Рабочее положение любое. Запорным органом вентиля служит шарик из нержавеющей стали и седло в корпусе вентиля. Рабочая среда нефть и вода. Рабочее давление 35 Мпа. Способ управления ручной. Класс   герметичности по ГОСТ 9544 -2005  -А. Рабочая температура окружающей среды  от -60°С до +40°С. Масса 1 кг.

Вентиль стальной прямоточный манометрический ВПЭМ ВМ 5х35  Вентиль стальной прямоточный манометрический ВПЭМ ВМ 5х35  Вентиль стальной прямоточный манометрический ВПЭМ ВМ 5х35





Штуцер дискретный ШДР-9М

ШДР-9М-65-21

Штуцер дискретный ШДР-9М-65-21 с комплектом ответных фланцев

ШДР-9М-65-21,  КОФ 65х21

Штуцер дискретный ШДФ-9М

ШДФ-9М-65-21

Штуцер дискретный ШДФ-9М-65-21 с комплектом ответных фланцев

ШДФ-9М-65-21, КОФ 65х21

Штуцер дискретный ШДФ-10-65-21

ШДФ-10-65-21

Штуцер регулируемый ШРФ-20-65-21

ШРФ-20-65-21

Вентиль стальной прямоточный под манометр

ВПЭМ 5х35

Вентиль стальной прямоточный под манометр с разделителем сред

ВПЭМ 5х35 РС

Замковая опора с клапаном-отсекателем

ОМ73Б50.000

Замковая опора ОМ-60, ОМ-73

ОМ-60, ОМ-73

Клапан промывочный для депарафинизации НКТ-73

МКС-73.00.000

 Центратор для насоса ШГН 44-НВ2Б

Ц73.Б01.000

Автосцеп штанговый АСШ-73-22

АСШ73.000-01

Клапан сливной сбивного типа КС-73

КС.73 (60)

Фильтр тонкой очистки для ШГН

ФНВ 73.Б02.000.К

ФНВ 73.Б02.000.К

Муфта штанговая Ш19, Ш22

МШ

Переводник штанговый 19х22, 22х25

МШП

Якорь газопесочный ЯГП-73-168 (аналог ПГ.003)



Якорь газопесочный ЯГП-73-140



Якорь газопесочный ЯГП-73-114



Планшайба Бакинская 65х21



Планшайба Бакинская 65х21 с кабельным вводом



Кабельный ввод  НО5



Кабельный ввод  АФЭН



Катушка переходная арматуры АФК



Устройство штуцерное керамическое УШК

УШК.001

Устройство дросселирующее с керамическими вставками УШК.002

УШК.002

Штуцерная камера для устьевой арматуры

ШК100х14

Дроссель с быстросменными керамическими вставками

ДБ 50х21

Фланцы воротниковые по ГОСТ 28919-91, ГОСТ 12880-81, РД



Тройник АФК 65х21 кованый



Тройник АФК 80х21 кованый



Крестовина АФК 65х21 кованая



Крестовина АФК 80х21 кованая



Лубрикатор герметизации устья скважин Л65х21



Пробоотборник НО



Патрубок НКТ (48, 73, 89, 114) L-300…3500 категории D Е Л К



Переходник, Муфта НКТ 48, 73 ,89, 114





  Подробнее о выпускаемой продукции можно узнать также на сайте компании  www.opk-oil.ru
