Молотковая дробилка

Молотковые дробилкиМолотковые дробилки являются разновидностью дробильных установок ударного действия. Молотковые дробилки применяют на всех стадиях дробления, вплоть до помола.

Предназначены для дробления хрупких и мягких материалов: каменного угля, каменной соли, мела, стекла, гипса, кирпичного боя, огнеупорного боя, квасцов, селитры, известняка, некоторых руд и других малообразивных материалов с влажностью, при которой не происходит замазывания колосниковых решеток. Со снятыми колосниковыми решетками дробилка может применяться для дробления материалов с повышенной влажностью.

Дробилки молотковые

Молотковая дробилка состоит из корпуса, ротора, колосниковой решетки и крышки. Вращение ротора, находящегося в корпусе дробилки, осуществляется от электродвигателя. Материал через загрузочный люк подается в корпус дробилки. При вращении ротора материал измельчается. Измельченная масса просыпается через колосниковую решетку вниз. Корпус молотковой дробилки сварной. Внутренняя часть корпуса защищена футеровками. Отверстие в верхней части корпуса служит для загрузки материала. На боковых стенках корпус имеет две опоры, но которых монтируются подшипники ротора. Ротор молотковой дробилки состоит из горизонтально расположенного вала, на котором насажены диски. Через отверстия в дисках проходят оси, на которых подвешены молотки. Вал ротора вращается на двух подшипниках. Колосниковая решетка молотковой дробилки представляет собой каркас, к которому крепятся сменные колосники. Зазор между головками молотков вращающегося ротора и решеткой регулируется эксцентриковым механизмом и специальными винтами.

Дробилка молотковая ДМ 64 (6х4). Производительность  дробилки при номинальной щели между колосниками 10мм (*для красного кирпича марки М-125) – не менее 18т/час. Максимальный  размер исходного куска - 150 мм.  Размер регулируемой  разгрузочной щели - 2,5 - 32 мм. Габариты загрузочного отверстия 490x360мм . Габариты разгрузочного отверстия 490х870мм.  Диаметр рабочей части ротора 600±30мм.  Длина рабочей части ротора 380±20мм. Количество молотков   при 2-х рядах - 10шт.; при 3-х рядах - 15шт.; при 6-ти рядах - 30шт. Электродвигатель  18,5 кВт. Частота вращения ротора 1250 об/мин. Габаритные размеры 1580х1560х960мм.  Масса  не более 1,5т.

Молотковые дробилки. Технические характеристики

Дробилка

Размеры приемного отверстия, мм

Размер исходного материала, мм

Ширина разгрузочной щели, мм

Производительность, т/час

Мощность двигателя , кВт

Габаритные размеры,мм

Масса, т

ДМ 43

400х200

120

8

0,6

7,5

1550х1345х1375

0,8

ДМ 64

490x360

150

2,5-32

не менее 18 (при номинальной щели 10мм)

18,5

1580х1560х960

1,5

ДМ 86

670х400

250

2,5-32

не менее 24 (при номинальной щели 10мм)

55

1350х1400х1250

2,1

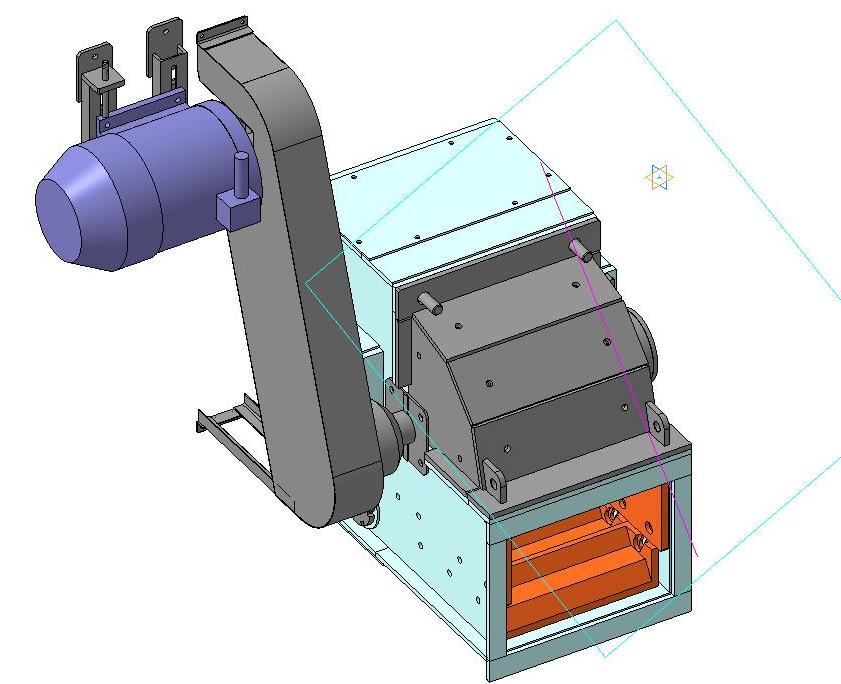

Дробилка молотковая

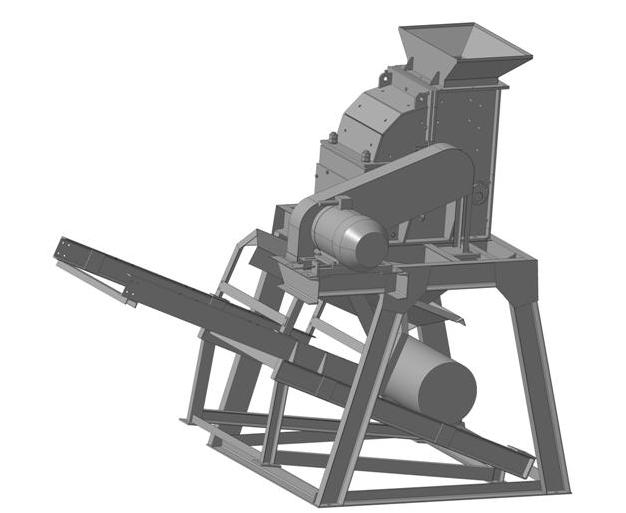

Для установки молотковой дробилки в технологическую линию может быть изготовлен агрегат дробления с дробилкой. Состоит из молотковой дробилки, установленной на раме. На этой раме также установлен привод дробилки и приемный (разгрузочный) бункер. Над приемным отверстием дробилки установлен загрузочный лоток. Агрегат дробления может быть встроен в линию с загрузочным и разгрузочным ленточным конвейером с шириной ленты до 650 мм. Габаритные размеры агрегата дробления 1990х1830х2680мм.

Агрегат дробления с молотковой дробилкой ДМ 64

Для прочных материалов и достижения более высокой производительности дробления  компания рекомендует использовать дробилку ДИМ 800К, которая может быть настроена как на получение кубовидного щебня, так и на измельчение.
