Переработка крупногабаритных железобетонных отходов
Значительное количество строительных объектов жилого и промышленного комплекса России было построено в 60-х годах прошлого века. Железобетон, являющийся основным строительным материалом этих объектов, уже исчерпал свой ресурс. На сегодняшний день очень актуальны вопросы утилизации и повторного использования материалов от разборки, как жилых зданий, так и промышленных сооружений.
Вторичное использование железобетона видится целесообразным вследствие дальнейшего использования стальной арматуры и крупнозернистого заполнителя.
Некондиционные и поврежденные бетонные и железобетонные изделия, конструкции и изделия, отслужившие свой срок, полученные при демонтаже строительных объектов, отходы производства строительных материалов после переработки превращаются в строительный щебень вторичного происхождения по ГОСТ 25137-82 и арматурную сталь.
Области применения вторичного бетонного щебня:
- обустройство щебеночных оснований под полы и фундаменты зданий;
- под асфальтобетонные покрытия дорог всех классов;
- в качестве крупного заполнителя в бетонах прочностью 5...20МПа;
- при производстве бетонных и железобетонных изделий;
- при отсыпке временных дорог;
- при подсыпке под все виды тротуарных дорожек;
- при подсыпке под автостоянки и асфальтированные площадки;
- для замены грунта при засыпке;
- под фундаментное основание;
- в ландшафтной архитектуре.
Комплекс предназначен для переработки некондиционных железобетонных изделий (плит) и бетонных отходов производства в щебень с попутным извлечением арматуры на металлолом.
Комплекс по переработке некондиционных ЖБИ плит и бетонных отходов производства
Назначение
Установка предназначена для рекультивации некондиционных железобетонных изделий (плит) и бетонных отходов производства в щебень с попутным извлечением арматуры на металлолом.
Основными стадиями переработки некондиционного железобетона являются:
- разрушение некондиционного железобетона (марки до 500) на установке с прессом до размеров не более 200 мм с высвобождением арматуры;
- фракционирование на грохоте;
- измельчение крупных кусков на дробилке.
Описание технологии утилизации бетона и железобетонных изделий:
Крупногабаритные железобетонные плиты, некондиция загружаются на стол пресса краном, кран-балкой или другим механизмом. Панель или фрагмент изделия необходимо обвязать стропами, чтобы уложить на стол. Удаление арматуры можно производить тем же автокраном для последующей утилизации.
Первичное разрушение железобетонных изделий с высвобождением арматуры происходит на установке с прессом. Установка имеет неподвижный колосниковый стол, а изделие перемещается вдоль стола до пресса и происходит разрушение конструкции на куски до 200 мм.
Куски разрушенного бетона попадают на конвейер со специальной лентой, которая имеет защиту от возможного повреждения кусками арматуры. Над конвейером устанавливается железоотделитель для сбора оставшейся арматуры.
Далее куски бетона размером 0-200 мм с помощью наклонного конвейера подаются на агрегат с грохотом, где происходит рассев на требуемые фракции.
Крупные куски поступают в дробилку для вторичного измельчения, после чего возвращаются на грохот для фракционирования.
Пресс. Техническое решение
Установка имеет неподвижный колосниковый стол, а изделие перемещается вдоль стола до пресса, разрушающего изделие. Максимальные габариты перерабатываемых изделий 12 х 1,5 х 0,6 м.
- Усилие пресса 1600 кН. Разрушение происходит циклично полосами шириной до 200 мм на всю ширину перерабатываемой панели.
- Пресс установки имеет гидравлический привод рабочих органов.
- Производительность зависит от характера перерабатываемой некондиции. При пеpeработке неармированнных бетонных отходов она составляет 15 тонн в час, а при пеpeработке некондиционных железобетонных изделий - 10 тонн в час. Производительность складывается из времени, затраченного на загрузку рабочего стола и непосредственно процесса разрушения некондиционного железобетона.

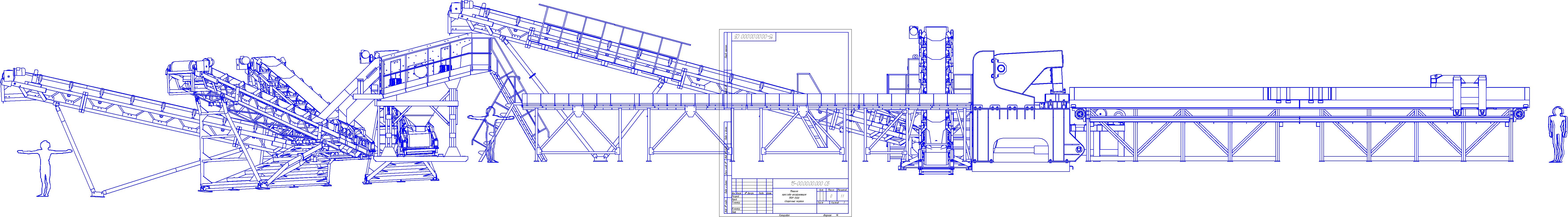

Утилизация отходов ЖБИ. Схема комплекса
Конструкция комплекса предусматривает возможность демонтажа и транспортировки его отдельными частями; не требует сложных фундаментов и приямков. Для монтажа комплекса, как правило, достаточно иметь выровненную забетонированную или с уложенными дорожными плитами площадку.
Состав комплекса: установка по переработке ЖБИ, железоотделитель, дробилка, грохот, агрегат управления, конвейеры.
|
