Технические характеристики установки первичного дробления крупногабаритных железобетонных изделий
Назначение
Установка с прессом для первичного разрушения некондиционных железобетонных изделий и их фрагментов, транспортирования полученного щебня из-под пресса, отделения и извлечения арматуры на металлолом.
Техническое решение
Устанoвка имеет неподвижный колосниковый стол, а изделие перемещается вдоль стола до пресса, разрушающего изделие. Максимальные габариты перерабатываемых изделий 12 х 1,5 х 0,6 м.
Основные данные приведены в таблице:
| Наименование показателя | Величина | | 1 | Максимальные габаритные размеры изделия, мм | | | | длина | 12000 | | | ширина | 1500 | | | высота | 600 | | 2 | Производительность, м3/ч | | | 2.1 | расчетная (при переpaботке бетонных отxoдов) | 10 | | 2.2 | расчетная (при переpaботке бетонных изделий) | 7 | | 3 | Максимальное усилие разрушения, кН (mc) | 1600 (160) | | 4 | Привод рычага с ножом - гидравлический | | | 4.1 | Гидроцилиндр | | | 4.11 | Диаметр поршня, мм | 220 | | 4.12 | Диаметр штока, мм | 160 | | 4.13 | Ход максимальный, мм | 950 | | 4.14 | Максимальное усилие на штоке, кН (mc) | 760 (76) | | 4.15 | Максимальное давление, МПа | 20 | | 4.16 | Количество гидроцилиндров, шт. | 2 | | 5 | Способ подачи железобетонных отходов - приводной тележкой | | | 6 | Привод тележки - электромеханический | | | 6.1 | Мощность электродвигателя, кВт | 7,5 | | 7 | Установленная мощность, кВт | 22,5 | | 8 | Габаритные размеры устанoвки, мм | | | | длина | 18600 | | | ширина | 4000 | | | высота | 4150 | | 9 | Масса (без насосной станции), кг | 40000 |
Внешний вид установки

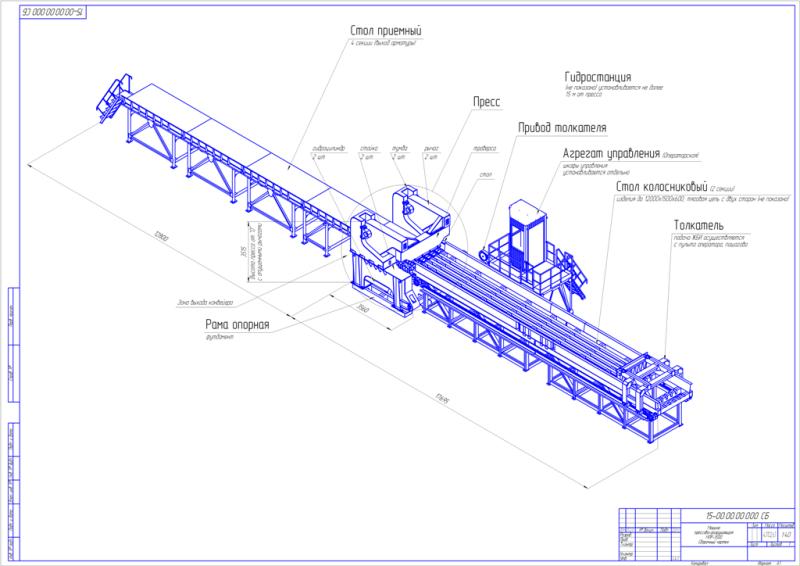

Схема установки
Состав комплекса: стол колосниковый, гидравлический пресс, толкатель (тележка), электромеханический привод толкателя.
Производительность установки первичного дробления составляет 15 т/час при пеpeработке неармированнных бетонных отходов, 10т/час при пеpeработке некондиционных железобетонных изделий.
|
