Агрегаты сортировки

 Агрегат сортировки состоит из грохота и металлоконструкции. Металлоконструкция состоит из  основания с опорами, рамы опорной сварной, площадок обслуживания, лестницы для входа на площадки обслуживания. Грохот устанавливается на опорной раме. Под грохотом  установлен бункер, а в конце короба грохота – распределитель, рукава и приемник для отвода рассортированного по фракциям материала. Подача материла для сортировки осуществляется через загрузочный бункер, находящийся в верхней части грохота. Рассортированный материал отводится через рукава и бункер.

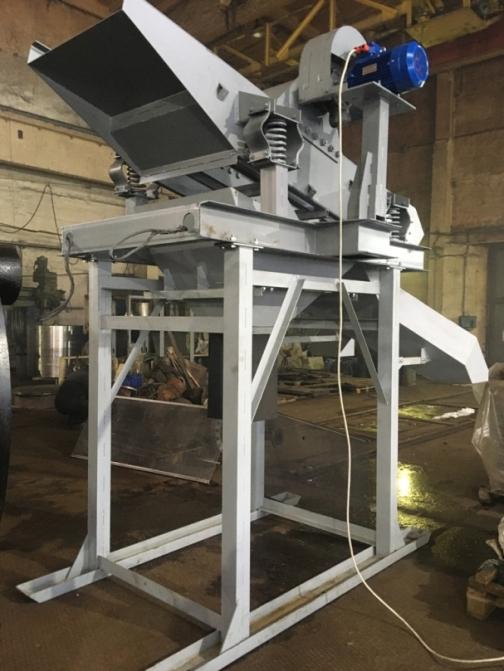

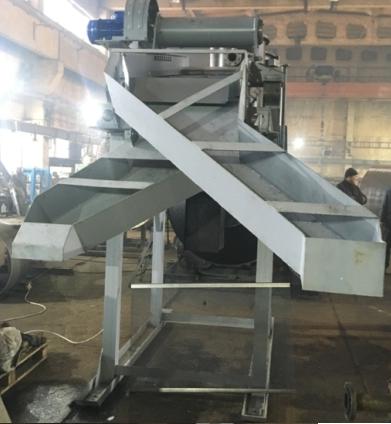

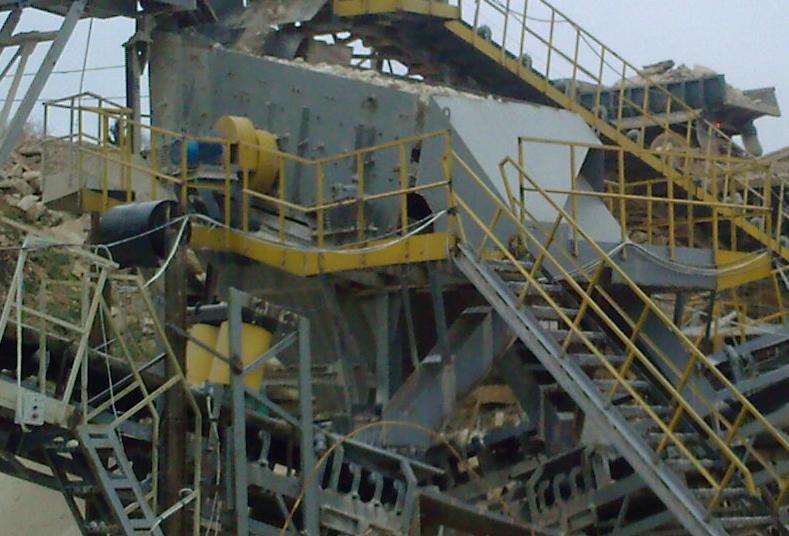

Агрегат сортировки с  грохотом  Агрегат сортировки с  грохотом

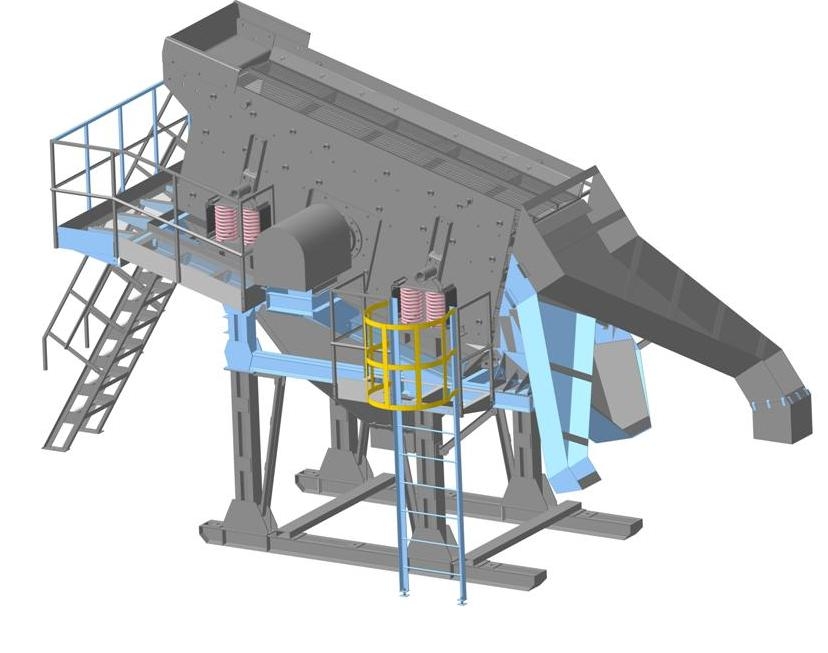

                                                    Схема агрегат сортировки



Агрегаты сортировки.

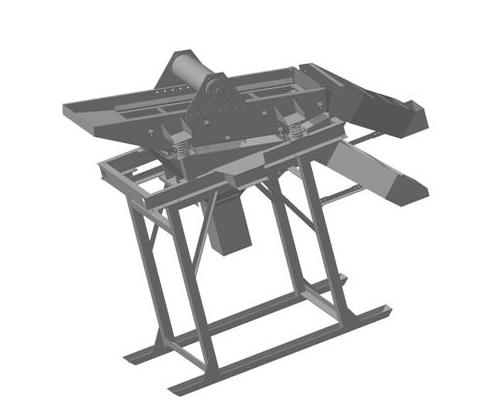

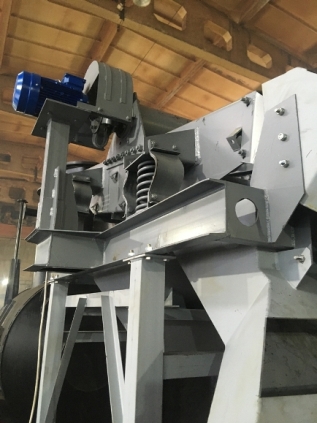

Агрегат сортировки  с грохотом ГИС-12. Размер просеивающей поверхности 1000х1250 мм. Количество ярусов сит  2.  Производительность 6-20 м3/час.  Электродвигатель 3 кВт. Габариты 3660х2112 х2855 мм Масса 1,15т.

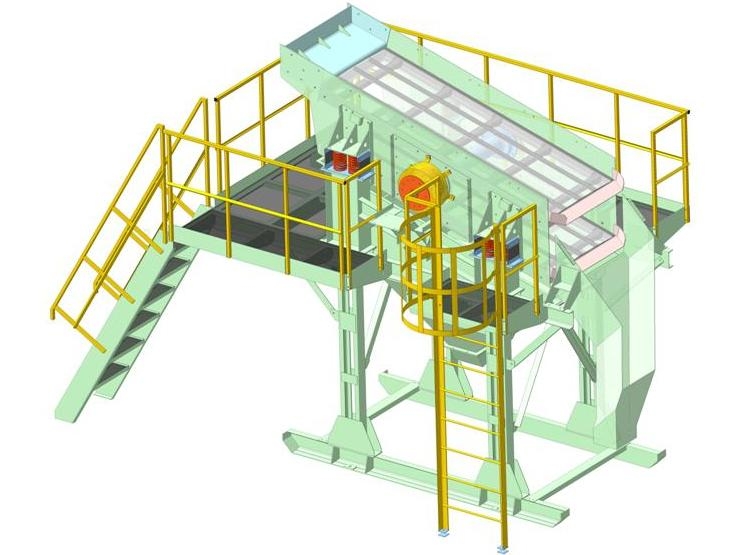

Агрегат сортировки  с грохотом ГИС-22. Размер просеивающей поверхности 1000х2500 мм. Количество ярусов сит  2. Производительность до 40 м3/час. Электродвигатель 5,5 кВт. Габаритные размеры 6165х3550х3790мм. Масса  3 т

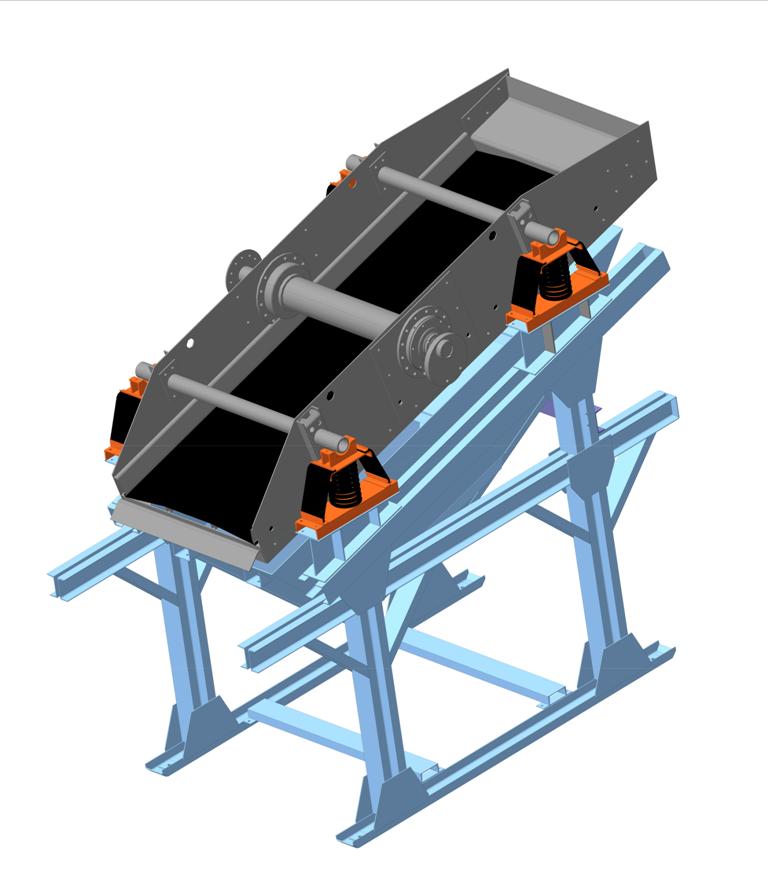

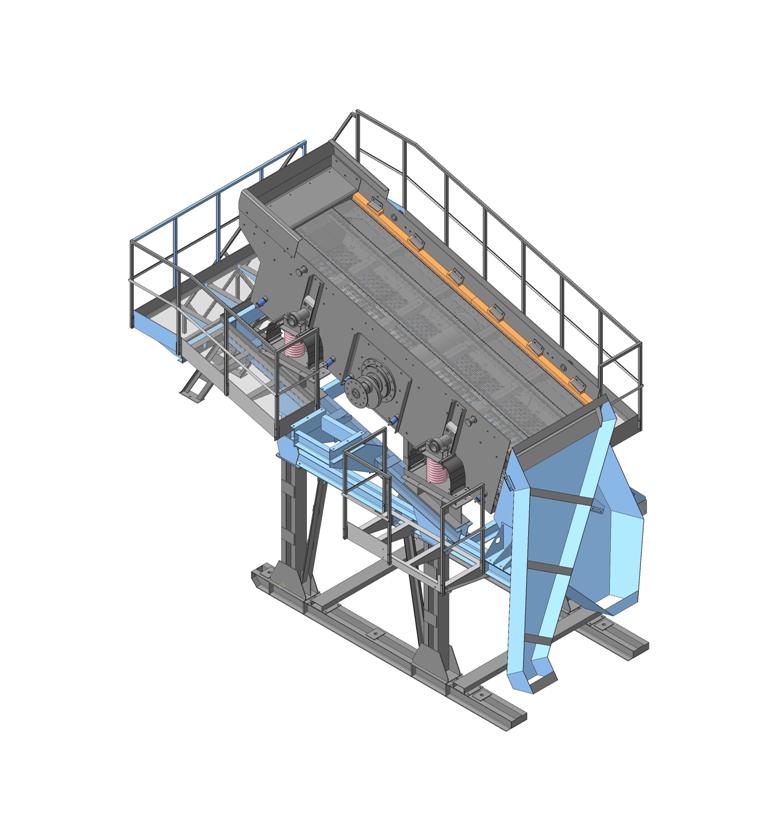

Агрегат сортировки  с грохотом ГИС-32. Размер просеивающей поверхности 1250х3500 мм. Количество ярусов сит  2. Производительность до 90 м3/час.  Электродвигатель 7,5 кВт. Габаритные размеры 5894х4310х4695 мм. Масса  7,5 т.

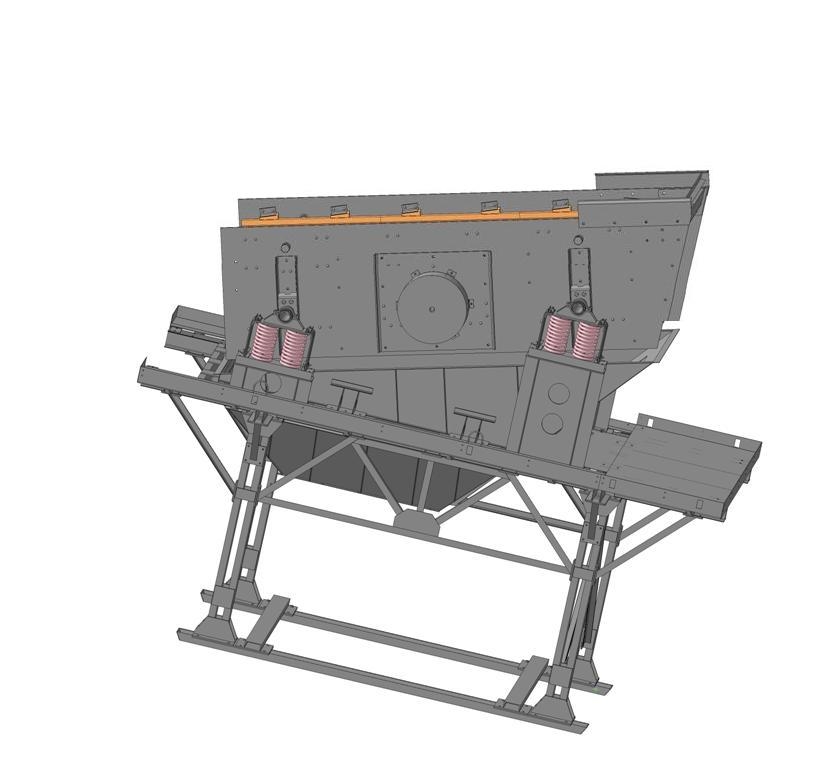

Агрегат сортировки  с грохотом ГИС-42. Размер просеивающей поверхности 1520х4000мм. Количество ярусов сит  2. Производительность до 150 м3/час.  Электродвигатель 11 кВт. Габаритные размеры 5165х5480х4428мм. Масса  6,6 т.

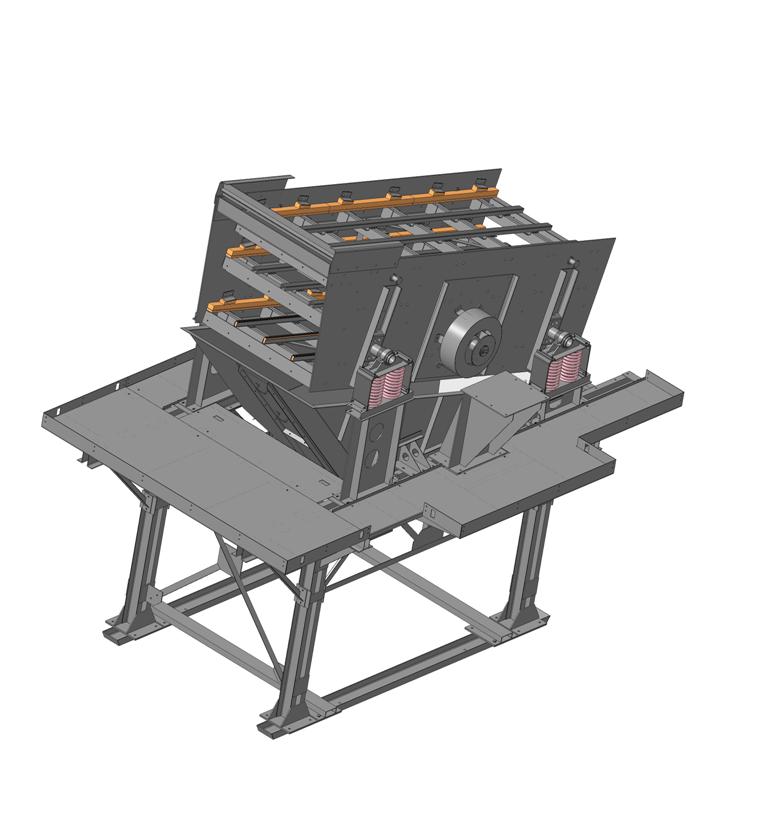

Агрегат сортировки  с грохотом ГИС-43. Размер просеивающей поверхности 1520х4000мм. Количество ярусов сит  3. Производительность до 150 м3/час.  Электродвигатель 11 кВт. Габаритные размеры 6720х4335х5345мм. Масса  8,89 т.

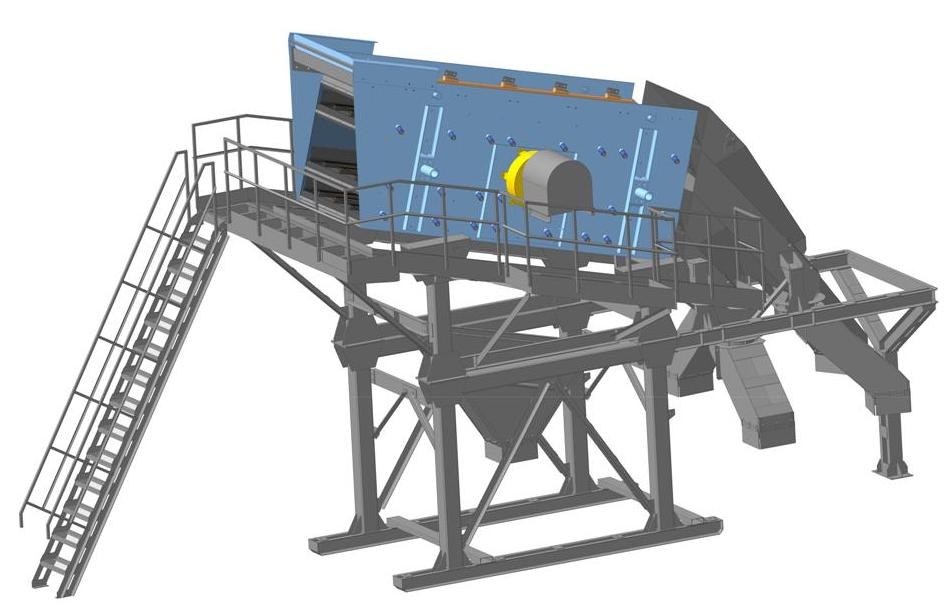

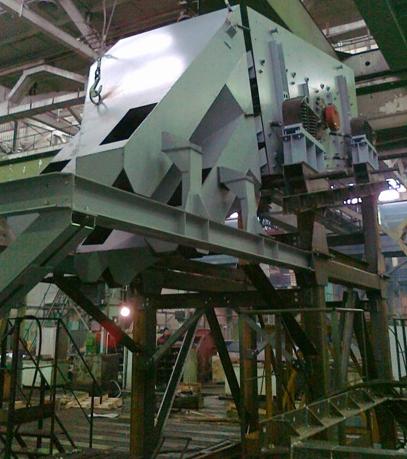

Агрегат сортировки  с грохотом ГИС-44.  Размер просеивающей поверхности 1520х4000мм. Количество ярусов сит  4. Производительность до 150 м3/час.  Электродвигатель 11 кВт. Габаритные размеры 8080х4025х4855мм. Масса  11,2 т.

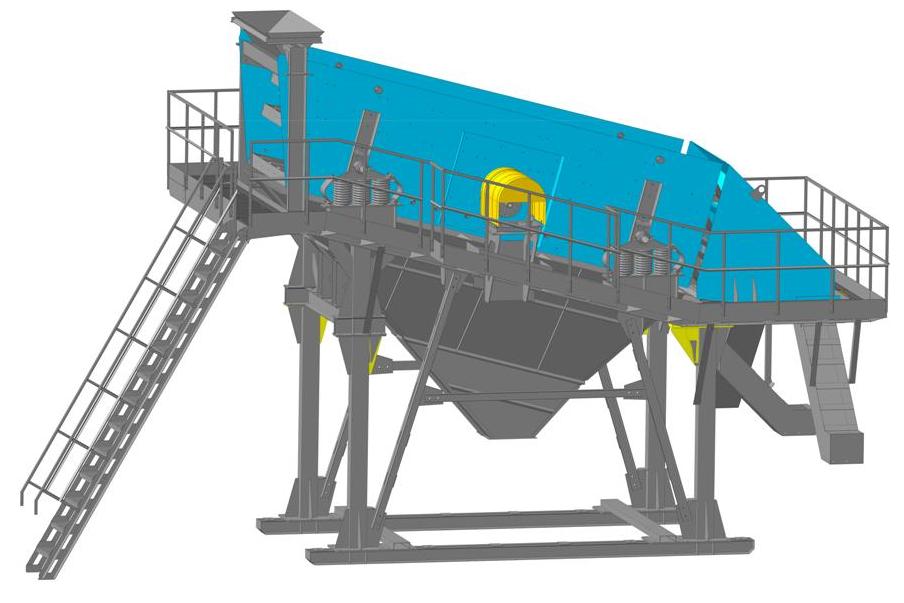

Агрегат сортировки  с грохотом ГИС-53. Размер просеивающей поверхности 1750х5000 мм. Количество ярусов сит  3.  Производительность до 160 м3/час.  Электродвигатель 15 кВт. Габариты 10500х4350х5535мм. Масса 12,1т.

Агрегат сортировки  с грохотом ГИС-54. Размер просеивающей поверхности 1750х5000 мм. Количество ярусов сит  4.  Производительность до 160 м3/час.  Электродвигатель 15 кВт. Габариты 9280х7010х7200мм.  Масса 16т.

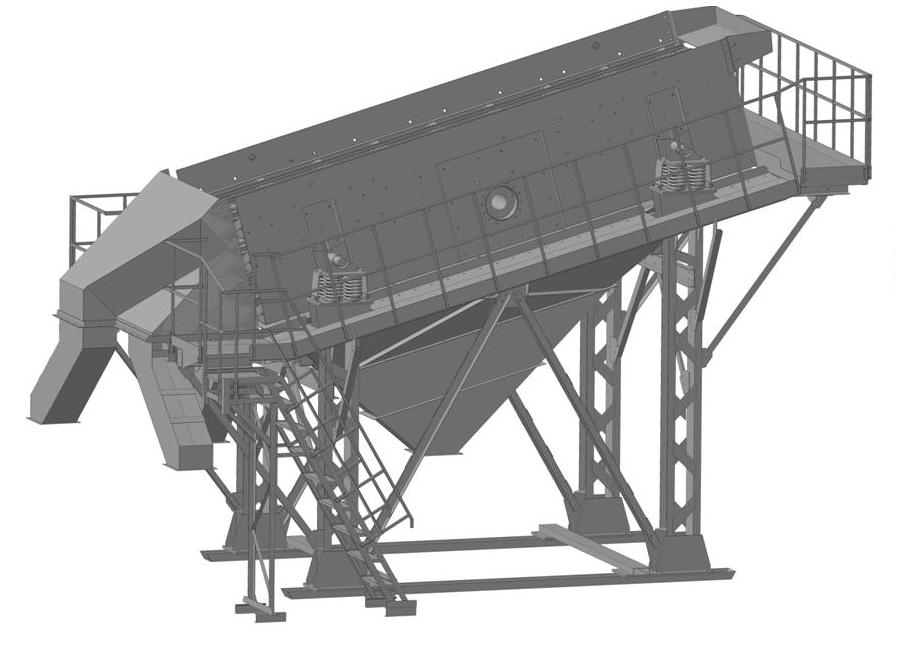

Агрегат сортировки  с грохотом ГИС-63. Размер просеивающей поверхности 2000х6000 мм. Количество ярусов сит  3.  Производительность до 220 м3/час.  Электродвигатель 22 кВт. Габариты 8080х4025х4855мм.  Масса 14,9т.

 Для плавучих горно-обогатительных установок могут быть изготовлены  агрегаты сортировки для установки на барже по переработке песчано-гравийной смеси речных бассейнов

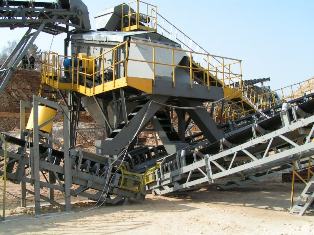

Решена нестандартная  задача в области мобильной сортировки. Горно-обогатительная установка с высокой производительностью до 440 м3/час, с общей просеивающей поверхностью 24м2. Просеивание породы осуществляется по трем ярусам. В движение установка АС-263 приводится при помощи двух независимых электродвигателей, мощностью по 22 кВт. Общий вес комплекса 32 тонны. Сортировочная установка дополнена  брызгальными устройствами,  поворотными конвейерами.
