Производство и поставка дробильно-сортировочного оборудования.

Назначение грохотов

Грохоты предназначены для сухой или мокрой сортировки зерен различных размеров по классам крупности и являются необходимым элементом сортировочных комплексов (установок), дробильно-сортировочного комплекса (ДСУ).

Грохоты инерционные

Грохот Грoхоты инерционныеГрохот ГИС

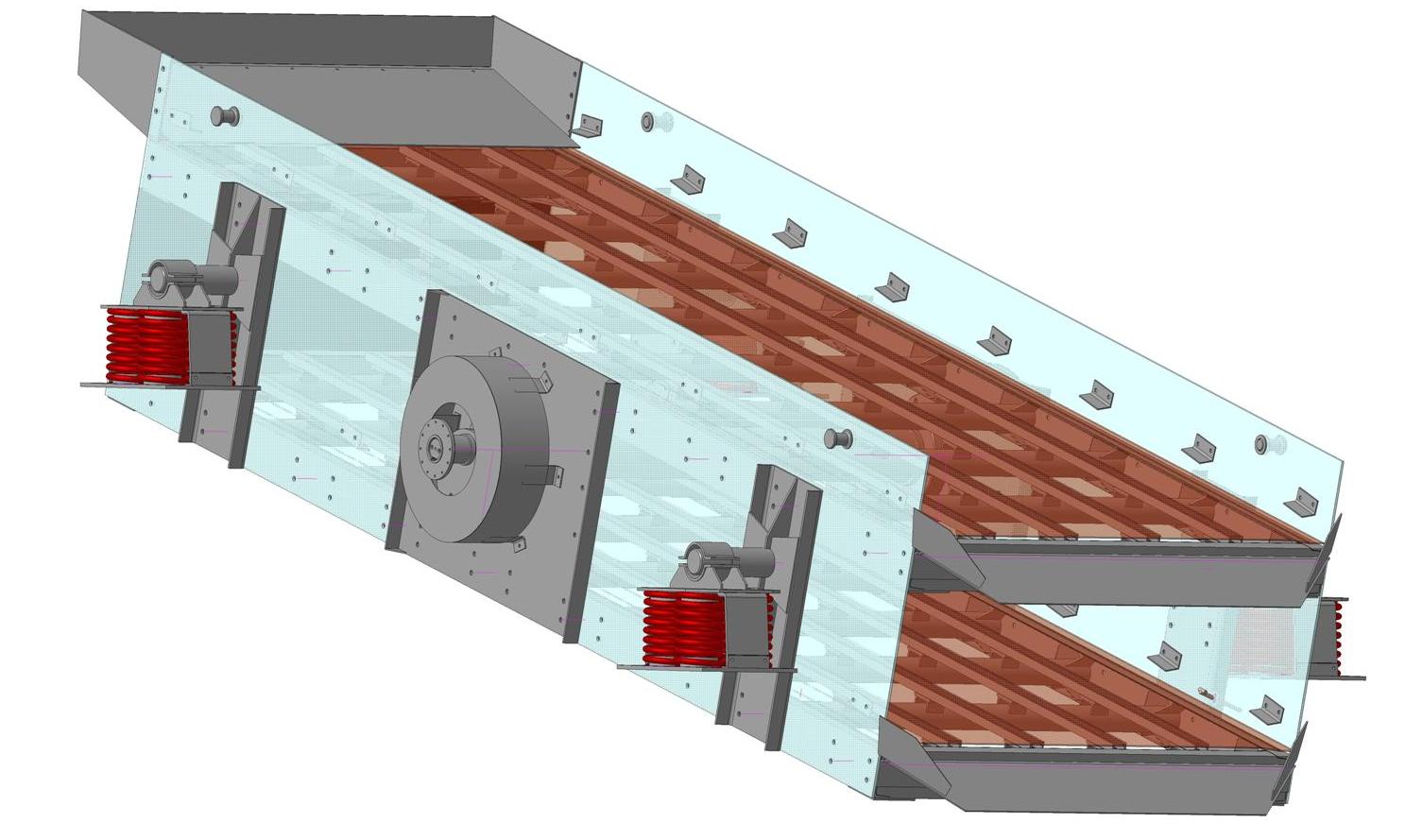

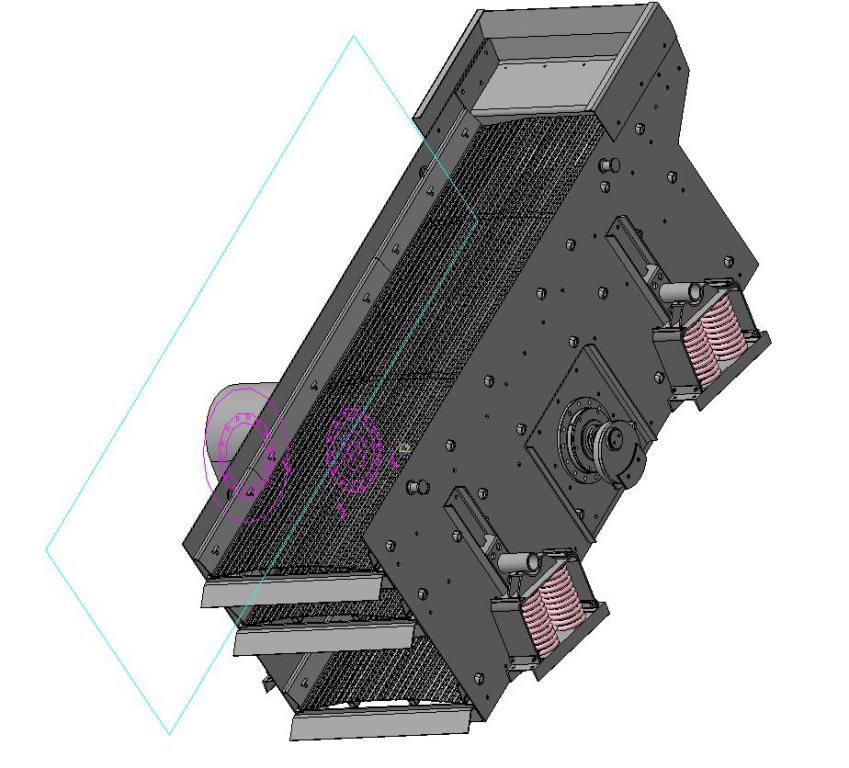

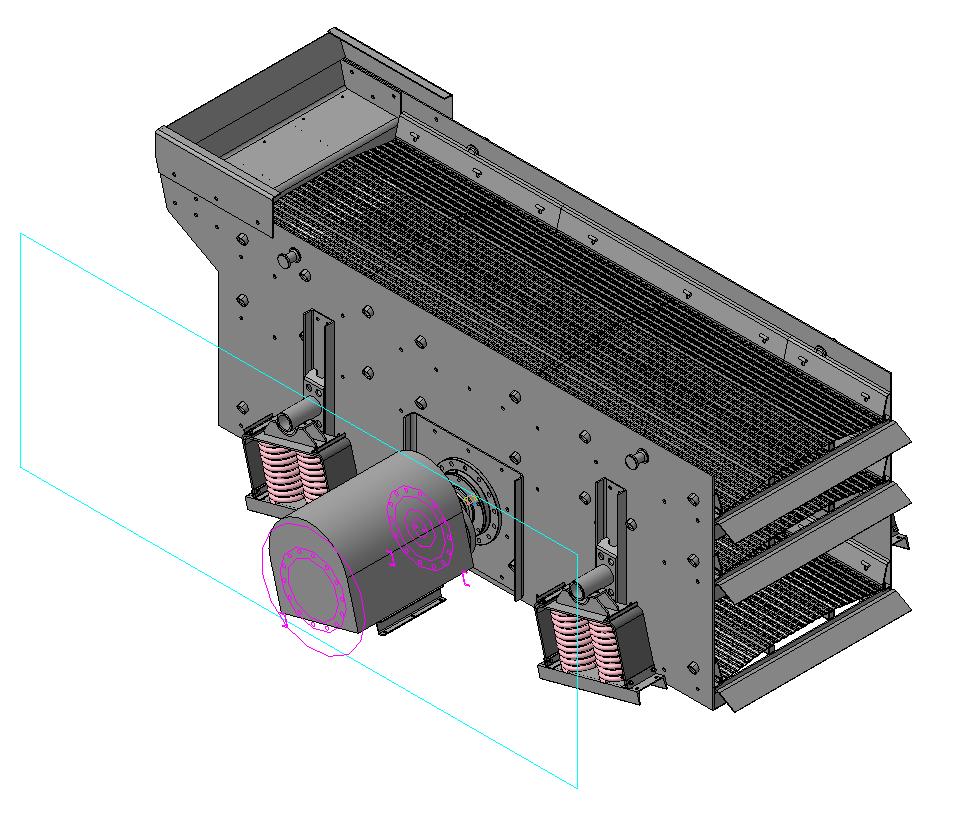

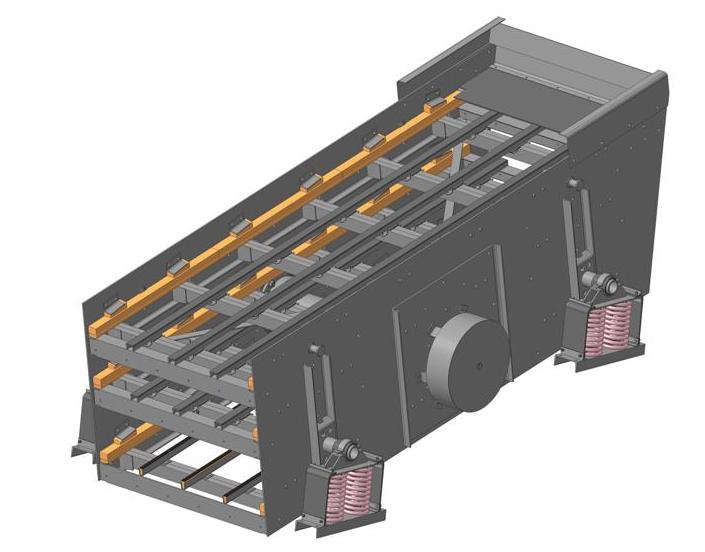

Грохот состоит из короба, подвесок, про­сеивающих поверхностей, вибратора, муфты и электродвигателя.

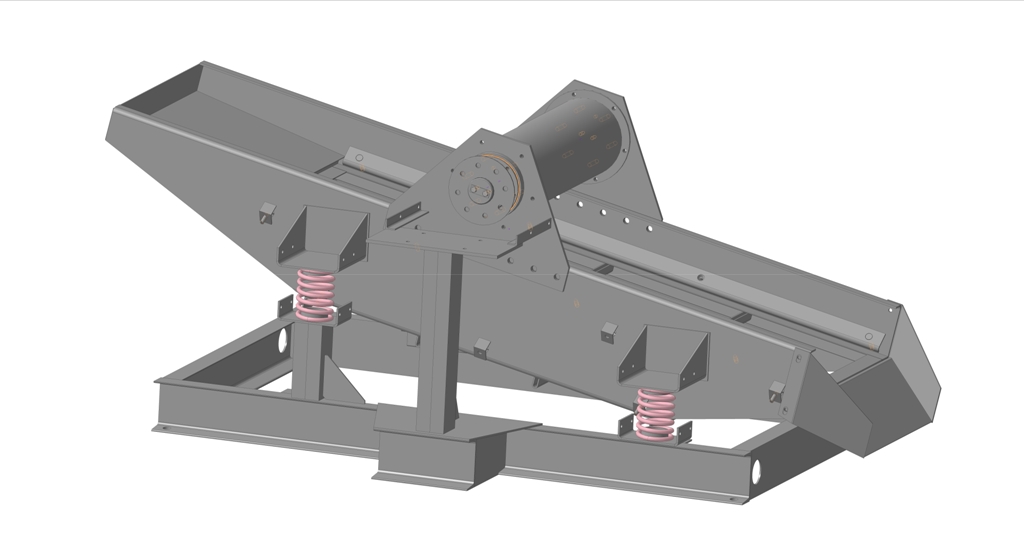

Грохот ГИС-12. Размер просеивающей поверхности 1000х1250 мм. Количество ярусов сит  2. Производительность 6-20 м3/час. Размеры ячеек сит по заказу. Электродвигатель- 3 кВт. Габаритные размеры 2560х1140х1000  мм Масса  650кг.

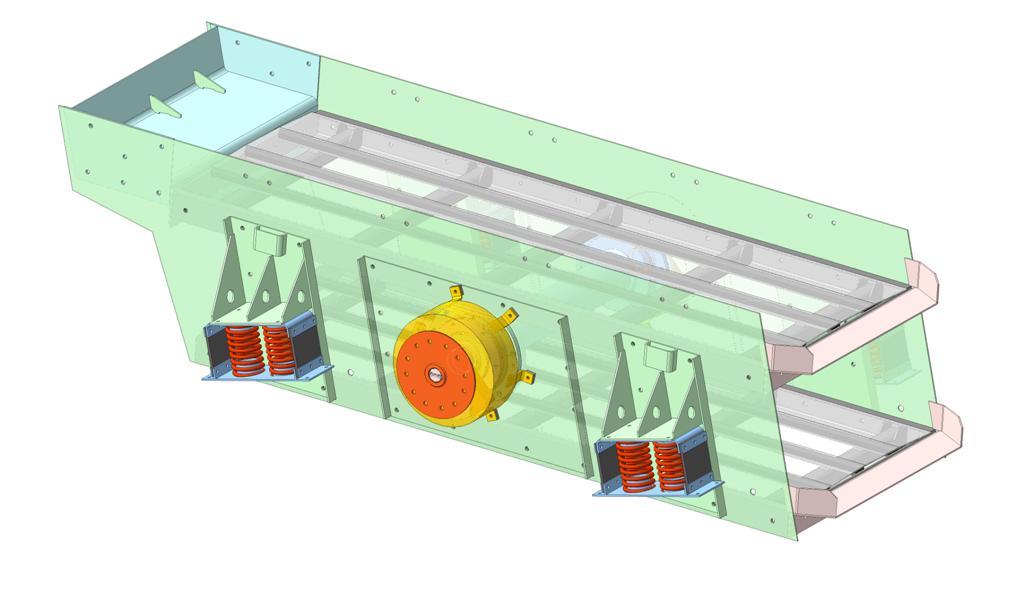

Грохот ГИС-22. Размер просеивающей поверхност, 1000х2500мм. Количество ярусов сит  2 Производительность 12-40 м3/час. Размеры ячеек сит по заказу.  Электродвигатель 5,5 кВт. Масса 1,3 т. Габаритные размеры  3150х2140х826мм.

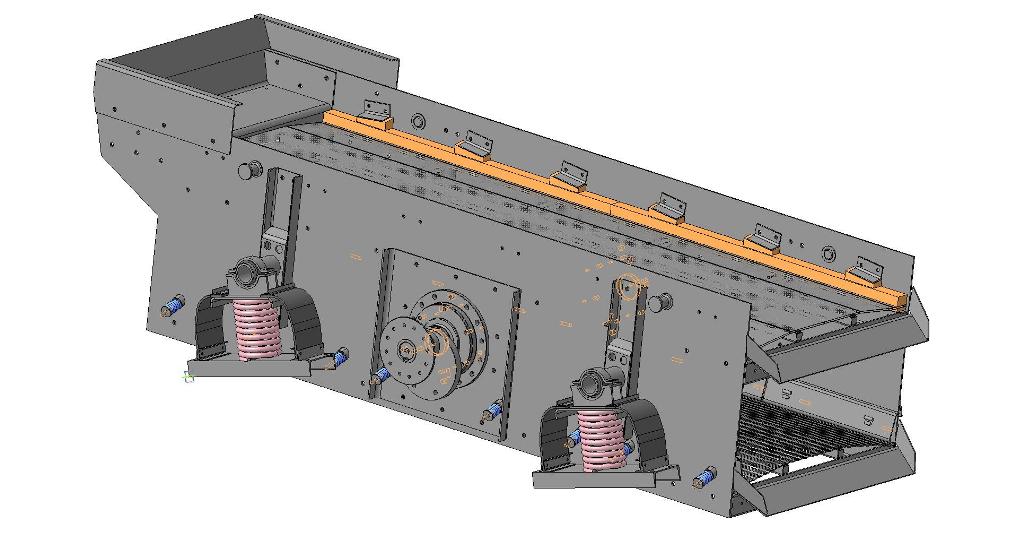

Грохот инерционный  ГИС-32. Размер просеивающей поверхности 1250х3500 мм. Количество ярусов сит  2. Производительность до 90 м3/час. Максимальный кусок на входе 100мм. Размеры ячеек сит по заказу. Электродвигатель 7,5 кВт. Габаритные размеры 4150х3015х2230 мм. Масса  2,7 т.

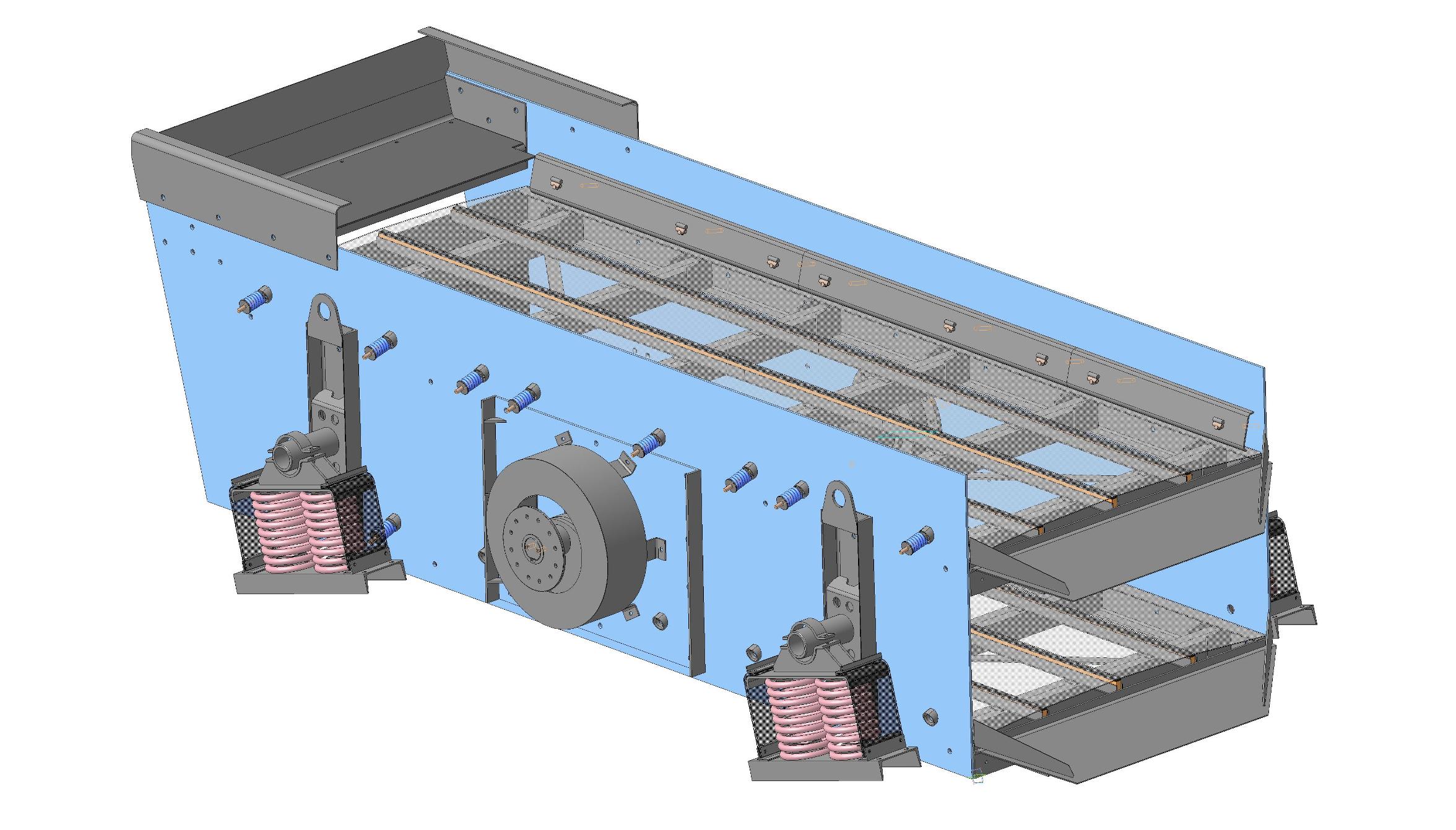

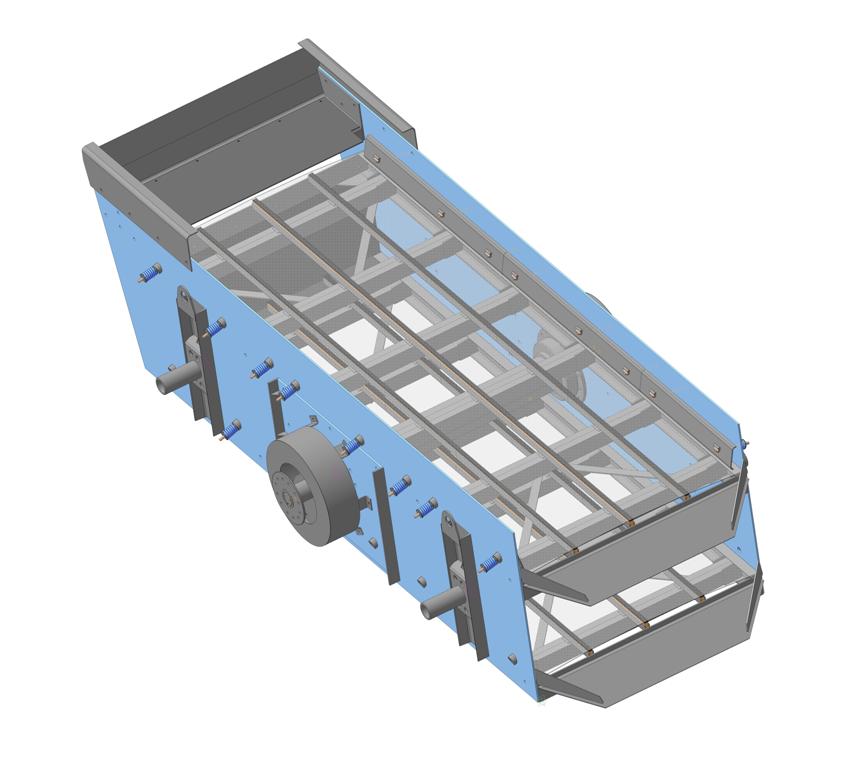

Грохот инерционный  ГИС-42. Размер просеивающей поверхности 1520х4000 мм. Количество ярусов сит  2. Производительность до 150 м3/час. Максимальный кусок на входе 150мм. Размеры ячеек сит по заказу. Электродвигатель 11 кВт. Габаритные размеры 4805х3015х2595мм. Масса  3,62 т.

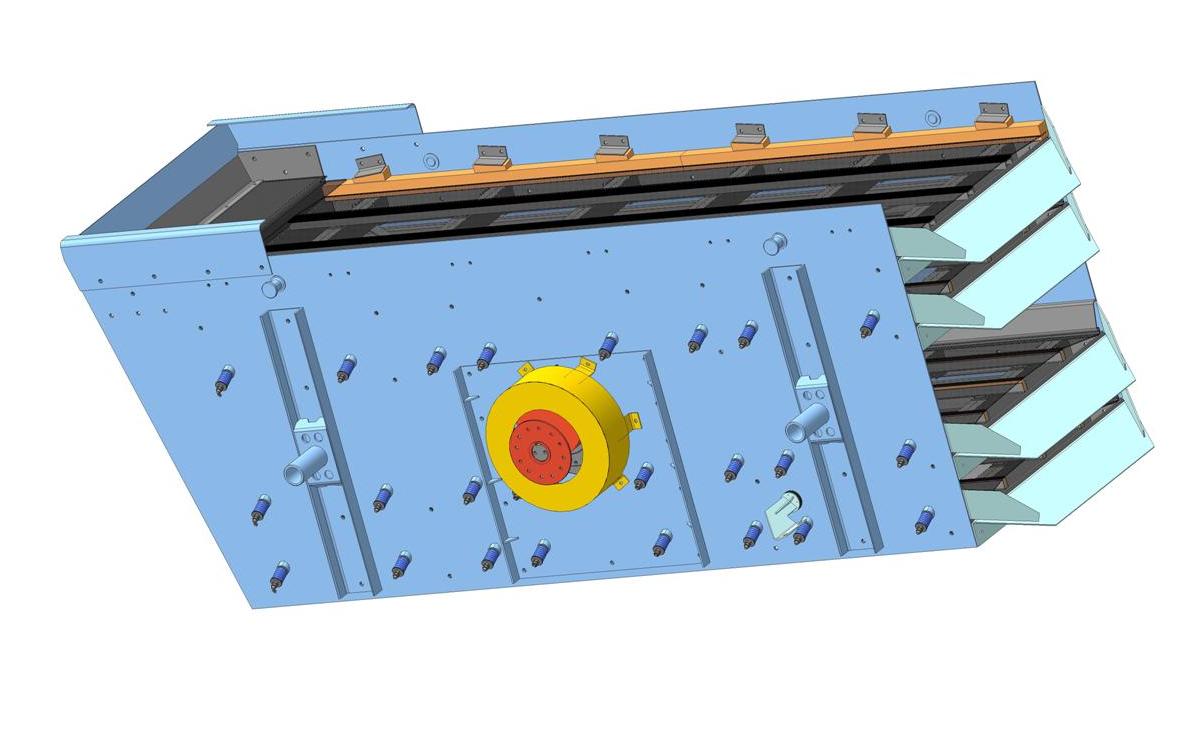

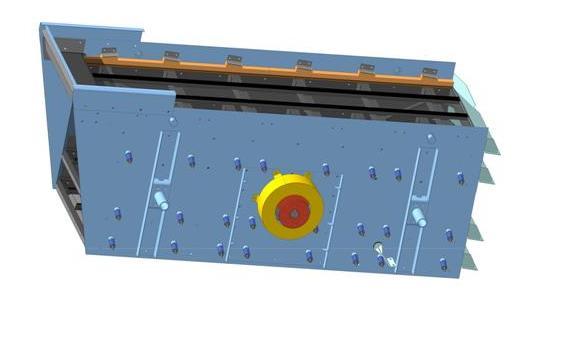

Грохот инерционный  ГИС-44. Размер просеивающей поверхности 1520х4000 мм. Количество ярусов сит  4. Производительность до 150 м3/час. Максимальный кусок на входе 150мм. Размеры ячеек сит по заказу. Электродвигатель 11 кВт. Габаритные размеры 4810х2983х3115 мм. Масса  4,8 т.

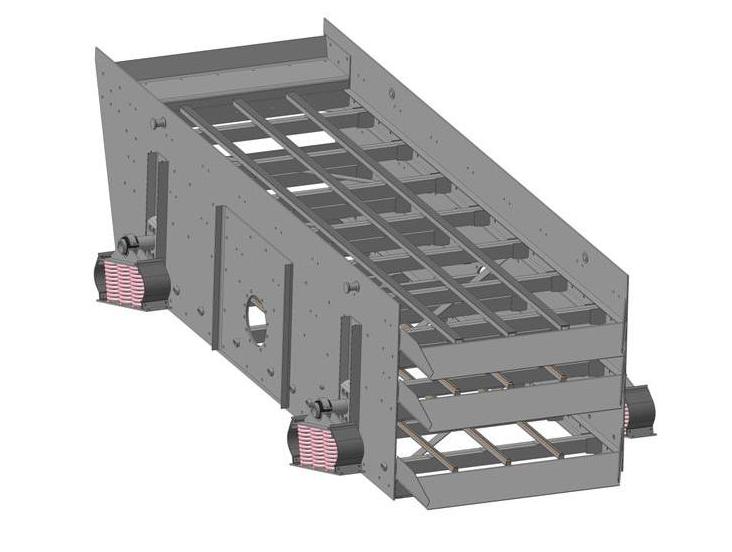

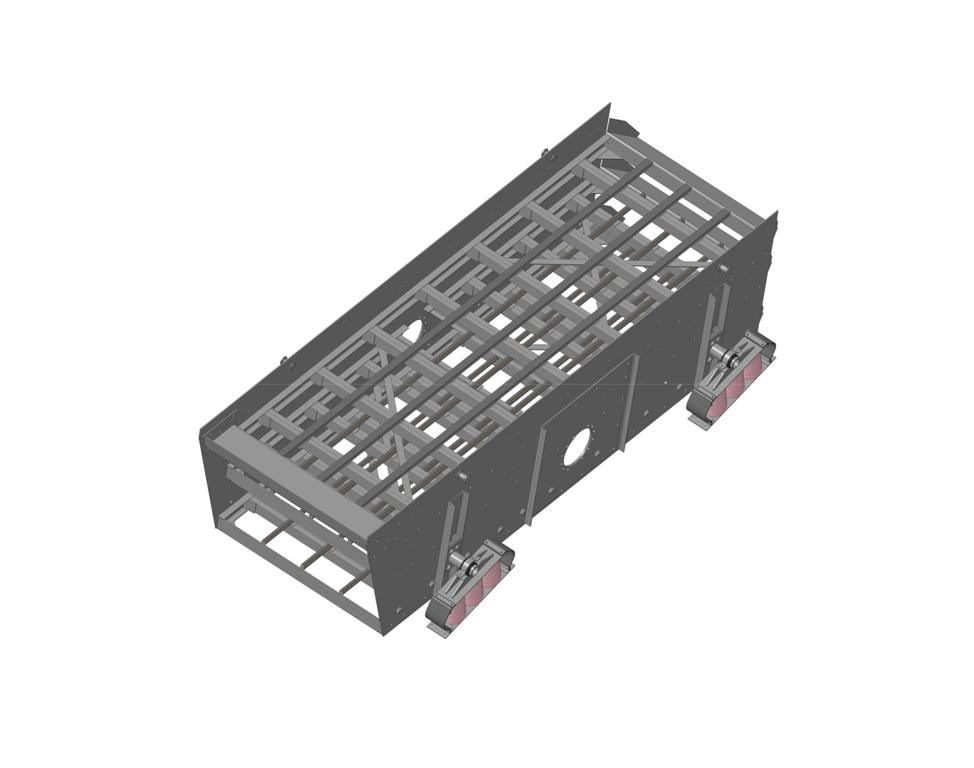

Грохот инерционный  ГИС-52/53. Размер просеивающей поверхности 1750х5000 мм. Количество ярусов сит  2/3. Производительность 160 м3/час. Размеры ячеек сит по заказу.  Электродвигатель 15 кВт. Габаритные размеры 5560х3250х2680 мм. Масса  4,5 т. Габаритные размеры ГИС-53 5475х3250х2870 мм. Масса  5,5 т.

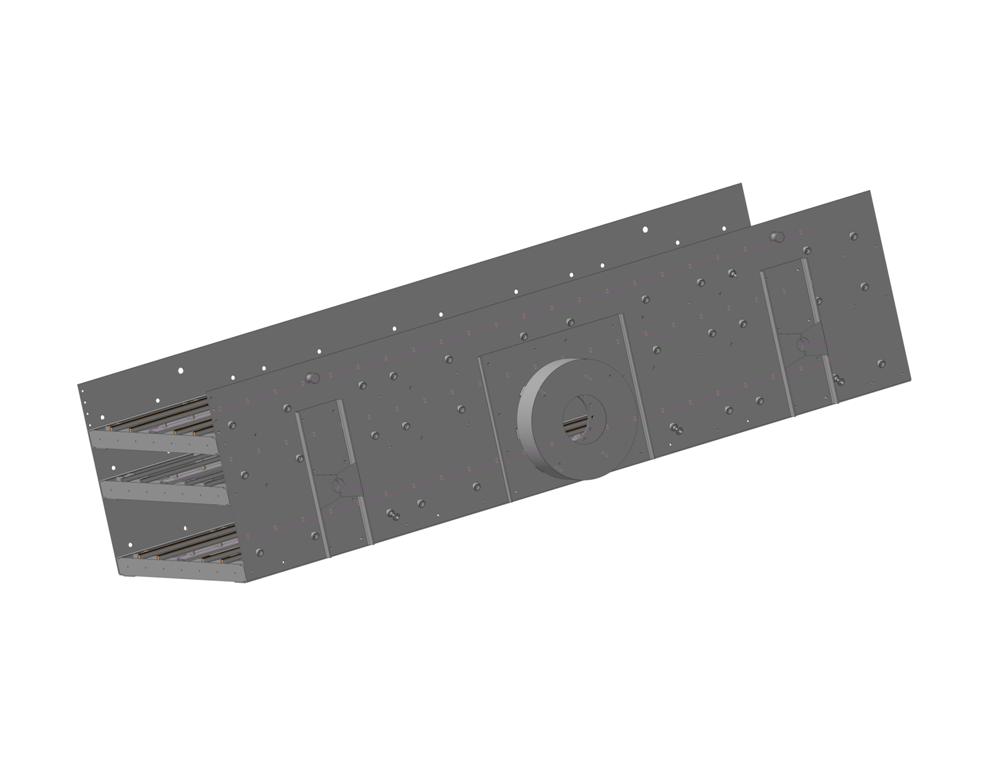

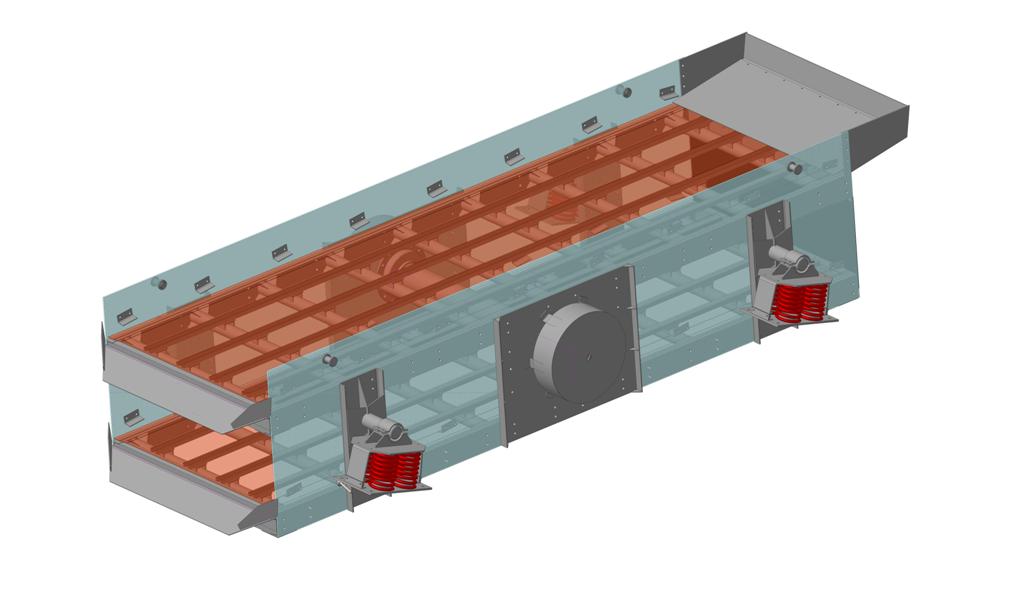

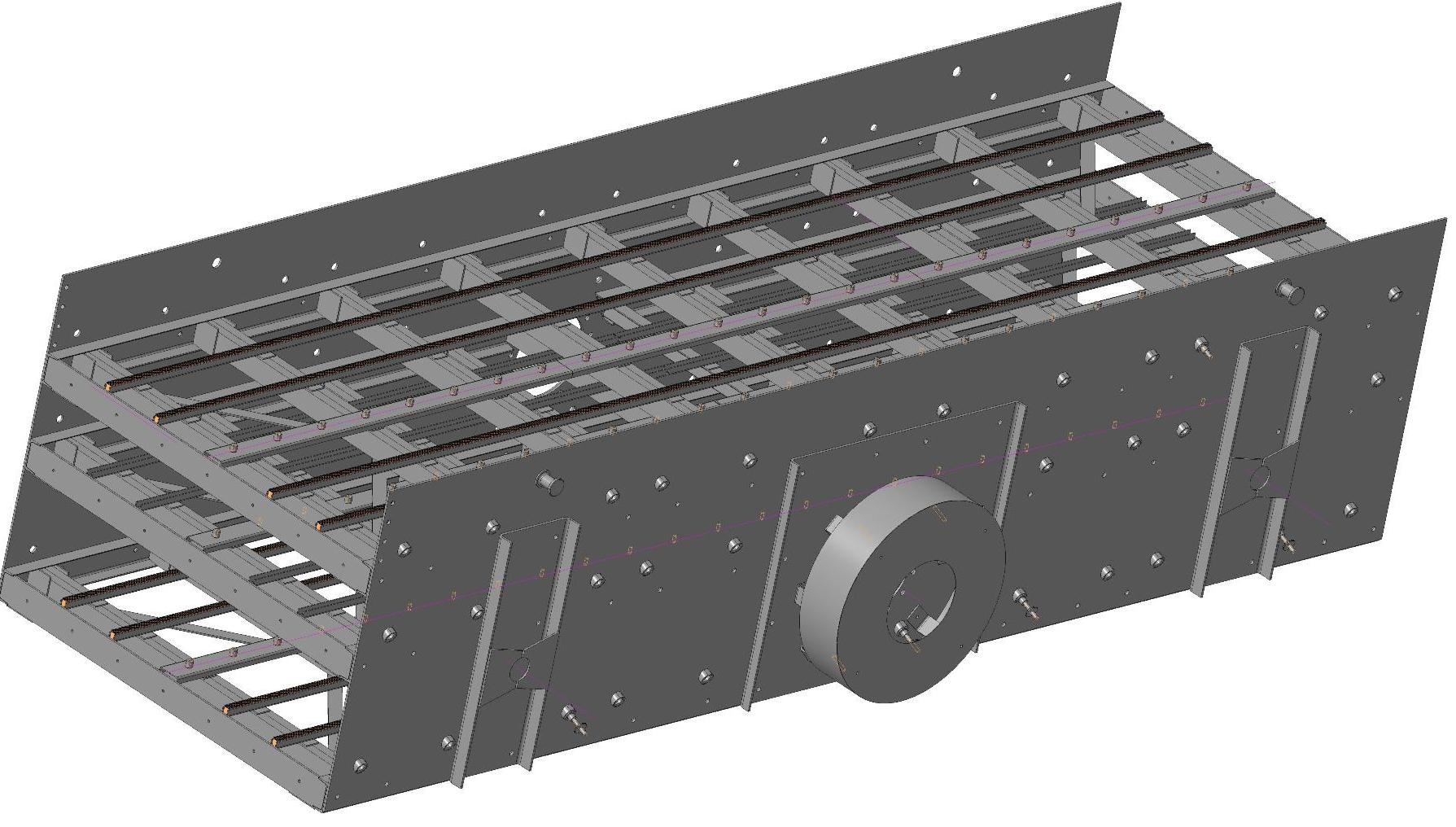

Грохот инерционный  ГИС-63. Размер просеивающей поверхности 2000х6000 мм. Количество ярусов сит 3.  Производительность до 220 м3/час. Размеры ячеек сит по заказу. Электродвигатель 22 кВт Габаритные размеры 6500х3590х3144мм Масса  7,5 т

 Для повышения эффективности работы грохота рекомендуется применять питатель равномерной подачей материала.

Грохоты применяются как самостоятельный вид технологического оборудования, так и всортировочных комплексах, в дробильно-сортировочном комплексе (ДСУ) с дробилкамипитателем, конвейерами.

Грохоты колосниковые

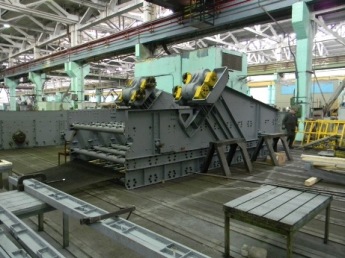

Грохот инерционный самобалансный  тяжелый  ГИСТ 73

Грохот инерционный самобалансный  тяжелый  ГИСТ 73. Площадь просеивающей поверхности  16,1м2 Количество ярусов сит 3. Электродвигатель 44(2х22) кВт. Габаритные размеры   6810х3490х2785мм. Масса без агрегата (рамы)- 15т.

 Грохоты изготавливаются в опорном исполнении с правым расположением привода,  с металлическими ситами. По согласованию могут поставляться в составе агрегатов сортировки на раме с площадками обслуживания или с брызгальными устройствами (форсунки, трубы) для мокрого грохочения.

Агрегат сортировки

 Агрегат сортировки состоит из грохота и металлоконструкции. Металлоконструкция состоит из  основания с опорами, рамы опорной сварной, площадок обслуживания, лестницы для входа на площадки обслуживания. Грохот устанавливается на опорной раме. Под грохотом  установлен бункер, а в конце короба грохота – распределитель, рукава и приемник для отвода рассортированного по фракциям материала. Подача материла для сортировки осуществляется через загрузочный бункер, находящийся в верхней части грохота. Рассортированный материал отводится через рукава и бункер.

Агрегат сортировки с  грохотом  Агрегат сортировки с  грохотом



Схема агрегат сортировки



Агрегаты сортировки.

Агрегат сортировки  с грохотом ГИС-12. Размер просеивающей поверхности 1000х1250 мм. Количество ярусов сит  2.  Производительность 6-20 м3/час.  Электродвигатель 3 кВт. Габариты 3660х2112 х2855 мм Масса 1,15т.

Агрегат сортировки  с грохотом ГИС-22. Размер просеивающей поверхности 1000х2500 мм. Количество ярусов сит  2. Производительность до 40 м3/час. Электродвигатель 5,5 кВт. Габаритные размеры 6165х3550х3790мм. Масса  3 т

Агрегат сортировки  с грохотом ГИС-32. Размер просеивающей поверхности 1250х3500 мм. Количество ярусов сит  2. Производительность до 90 м3/час.  Электродвигатель 7,5 кВт. Габаритные размеры 5894х4310х4695 мм. Масса  7,5 т.

Агрегат сортировки  с грохотом ГИС-42. Размер просеивающей поверхности 1520х4000мм. Количество ярусов сит  2. Производительность до 150 м3/час.  Электродвигатель 11 кВт. Габаритные размеры 5165х5480х4428мм. Масса  6,6 т.

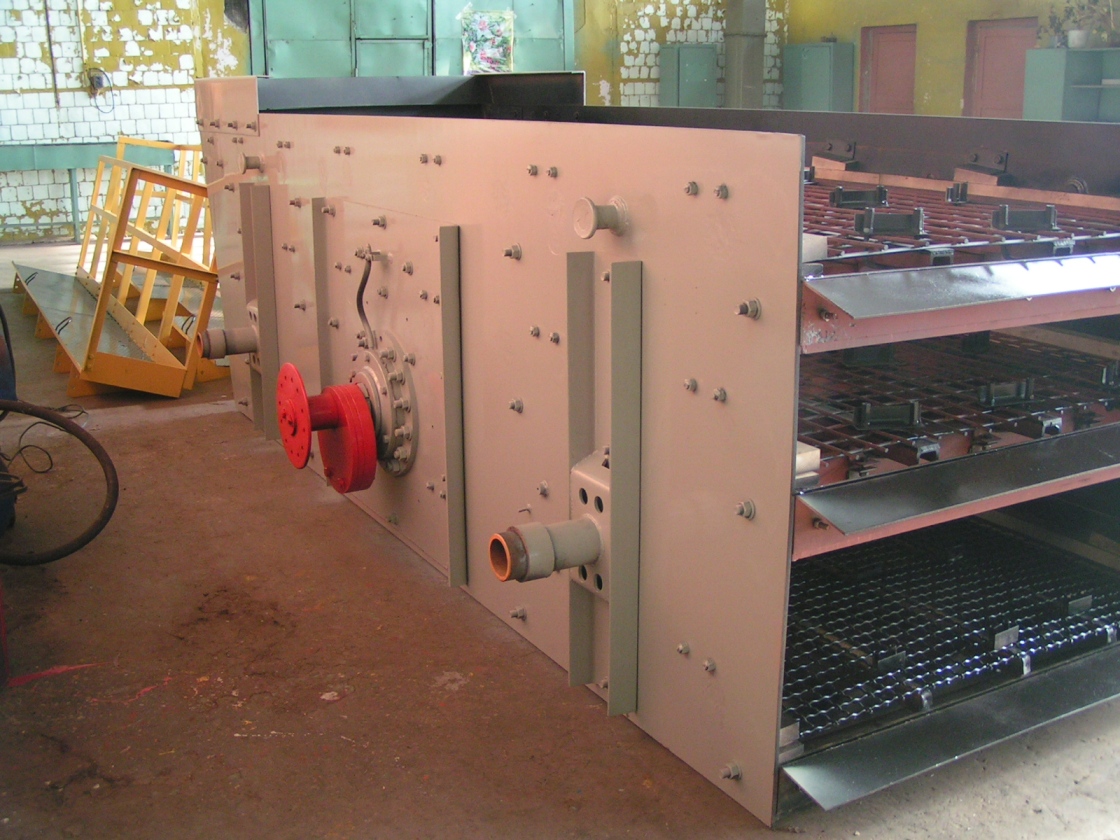

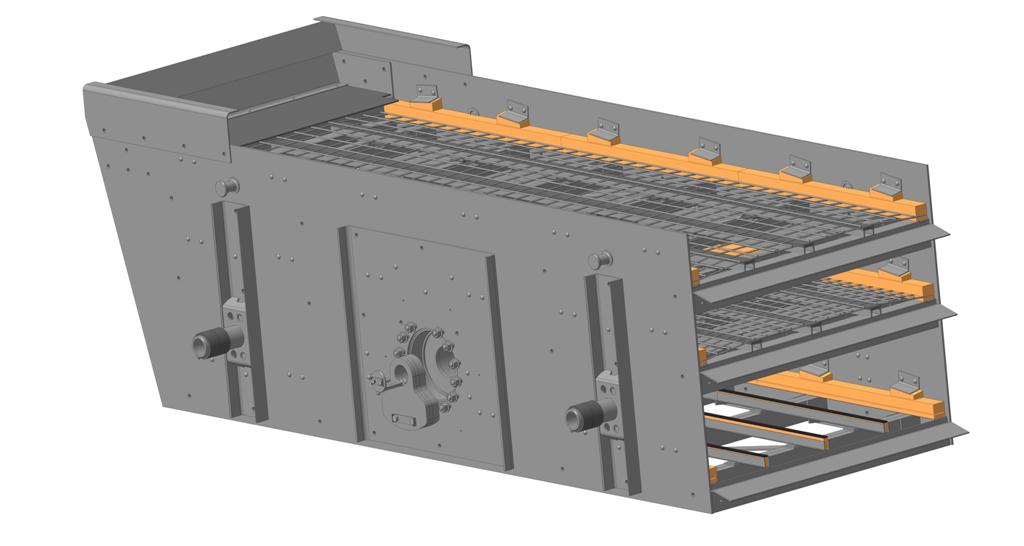

Агрегат сортировки  с грохотом ГИС-43. Размер просеивающей поверхности 1520х4000мм. Количество ярусов сит  3. Производительность до 150 м3/час.  Электродвигатель 11 кВт. Габаритные размеры 6720х4335х5345мм. Масса  8,89 т.

Агрегат сортировки  с грохотом ГИС-44.  Размер просеивающей поверхности 1520х4000мм. Количество ярусов сит  4. Производительность до 150 м3/час.  Электродвигатель 11 кВт. Габаритные размеры 8080х4025х4855мм. Масса  11,2 т.

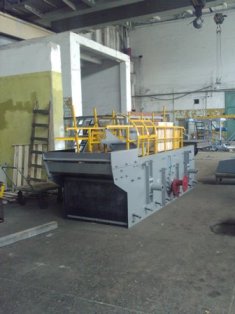

Агрегат сортировки  с грохотом ГИС-53. Размер просеивающей поверхности 1750х5000 мм. Количество ярусов сит  3.  Производительность до 160 м3/час.  Электродвигатель 15 кВт. Габариты 10500х4350х5535мм. Масса 12,1т.

Агрегат сортировки  с грохотом ГИС-54. Размер просеивающей поверхности 1750х5000 мм. Количество ярусов сит  4.  Производительность до 160 м3/час.  Электродвигатель 15 кВт. Габариты 9280х7010х7200мм.  Масса 16т.

Агрегат сортировки  с грохотом ГИС-63. Размер просеивающей поверхности 2000х6000 мм. Количество ярусов сит  3.  Производительность до 220 м3/час.  Электродвигатель 22 кВт. Габариты 8080х4025х4855мм.  Масса 14,9т.

 Для плавучих горно-обогатительных установок могут быть изготовлены  агрегаты сортировки с двумя грохотами для повышения производительности оборудования, снабженные брызгальными устройствами, с поворотными конвейерами.
