Питатели

Назначение

Предназначены для равномерной подачи сыпучих и кусковых материалов. Наличие бункеров позволяет загружать питатели с помощью самосвалов и погрузчиков.

Выбор питателей для дробильно-сортировочного комплекса задается параметрами исходного материала и уровнем производительности.

Питатели пластинчатые

Питатель пластинчатый состоит из конвейера , на раме  которого установлен бункер. Подача материала в зону выгрузки питаьеля осуществляется за счет поступательного движения полотна, состоящего из пластин из марганцовистой стали. Конвейер представляет из себя несущую раму, на которой установлены приводной , ведущий и ведомый валы, подвижная плита для регулирования натяжки пластинчатого конвейера, опорные и поддерживающие ролики, площадки обслуживания и приводная станция, а также подставка под раму, которая может менять положение питателя.

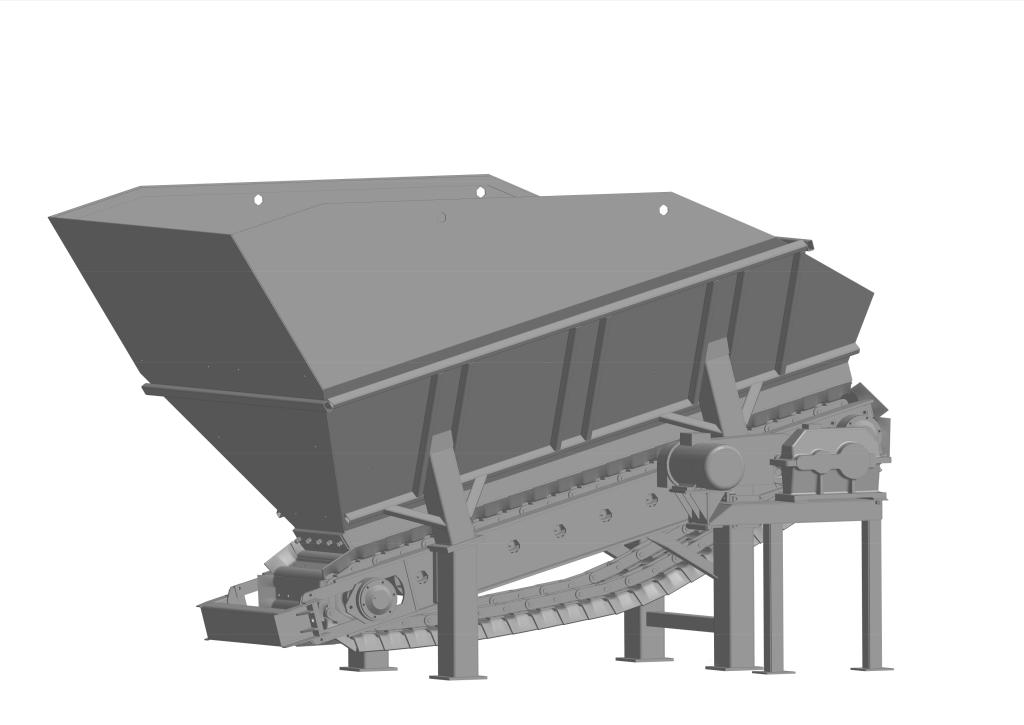

Питатель пластинчатыйПитатель пластинчатый

Питатель пластинчатый ПП-07. Емкость бункера  7,5 м3. Производительность 25-38 м3/час. Максимальный размер кусков питания 350 мм. Мощность электродвигателя  3,2/4 кВт.Ширина лотка 520 мм. Габаритные размеры 4602х2450х2715 мм. Масса 5т.

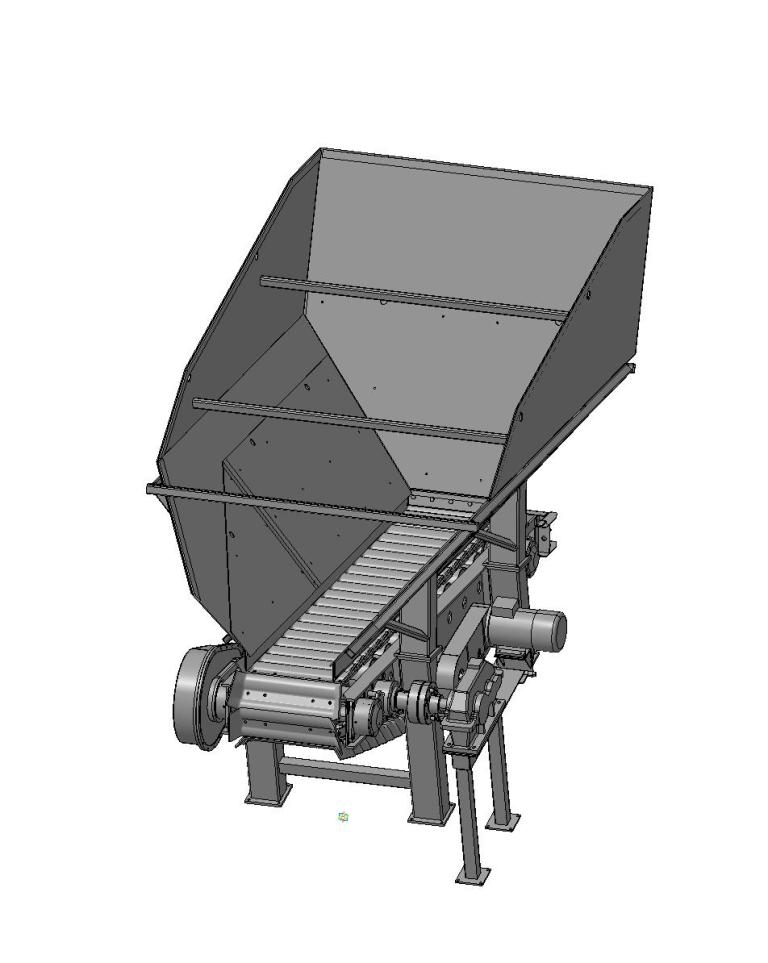

Питатель пластинчатый ПП 07

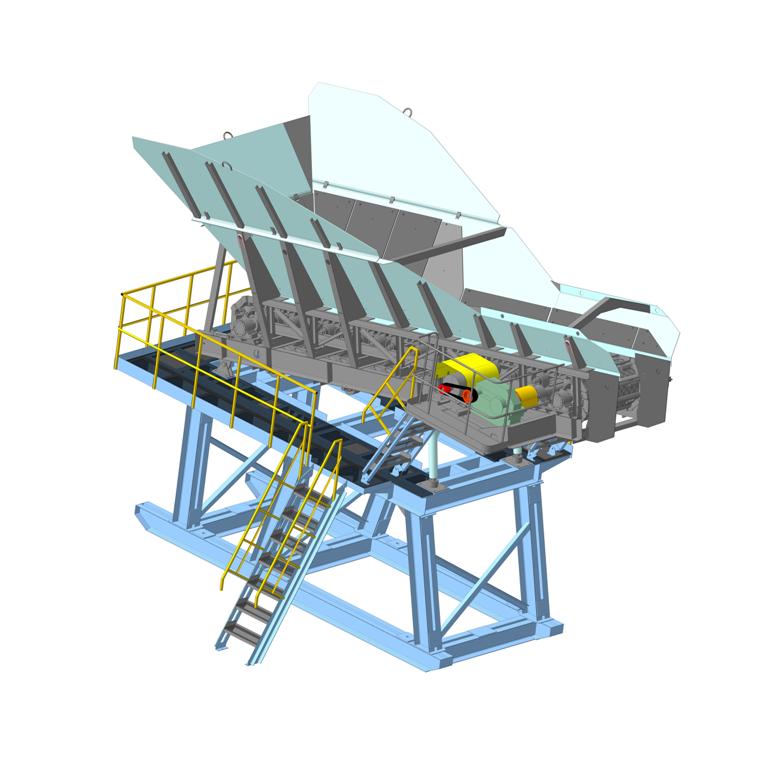

Питатель пластинчатый  АПП 10.  Питатель пластинчатый ПП 10 установлен на раме с площадками обслуживания (на металлоконструкции). Емкость бункера  20 м3. Производительность до 200 м3/час. Максимальный размер кусков питания 600 мм. Мощность электродвигателя  5/6,3/10 кВт. Длина  и ширина полотна соответственно 6000, 1000мм. Габаритные размеры 8070х4885х5810 мм. Масса 17,9 т.

Питатели  поставляются заказчику как с бункером, так и без бункера.

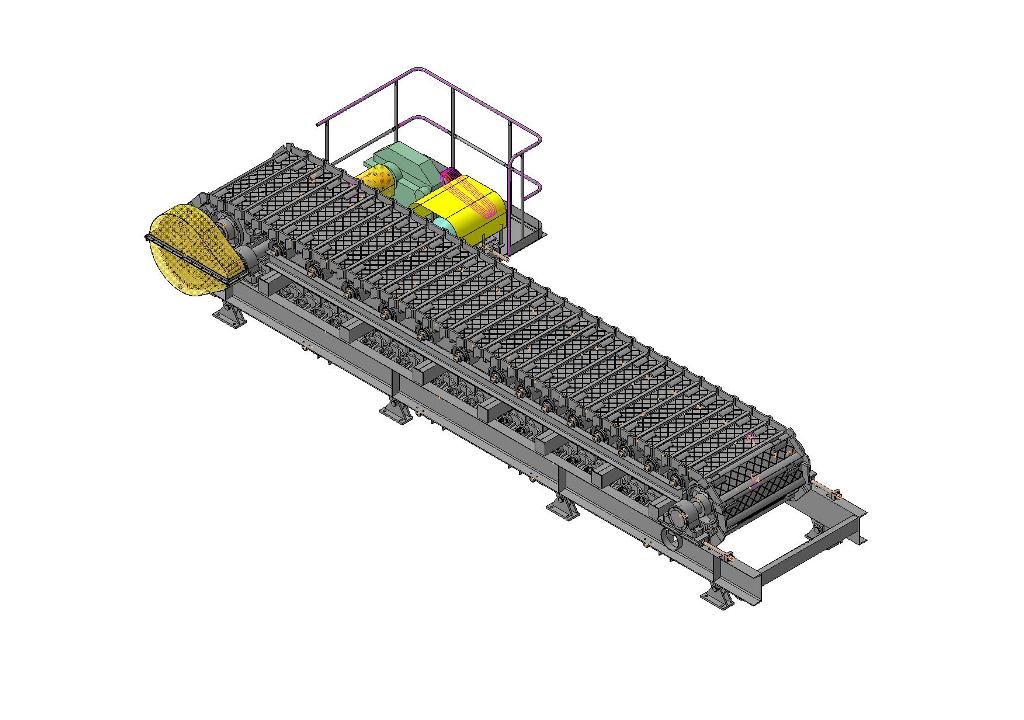

 Пластинчатый питатель без бункера

Питатели вибрационные

Вибрационные питатели  предназначены для равномерной подачи материала в  дробилку или агрегат сортировки (грохот). Вибропитатели могут быть оборудованы верхней или нижней колосниковыми   решетками. Верхняя не пропускает крупный негабарит. Нижняя решетка служит для удаления мелкого материала, который попадает   непосредственно на разгрузочный   транспортер   агрегата.  Вибрационный питатель состоит из вибратора, лотка, рамы, привода, бункера, пружин. Привод вибратора осуществляется от электродвигателя через клиноременную передачу.

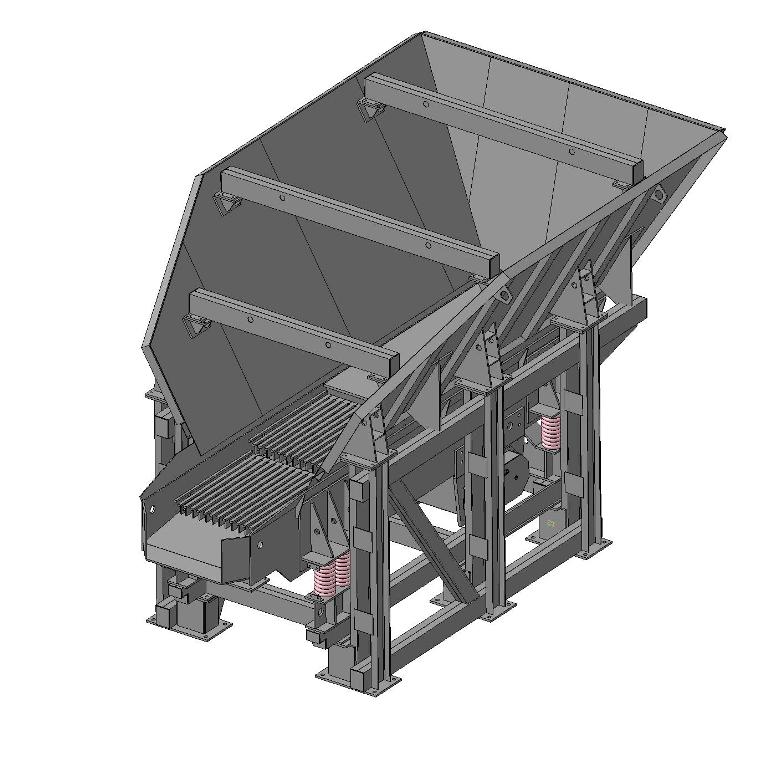

     Питатель вибрационный Питатель вибрационный АПВ-12

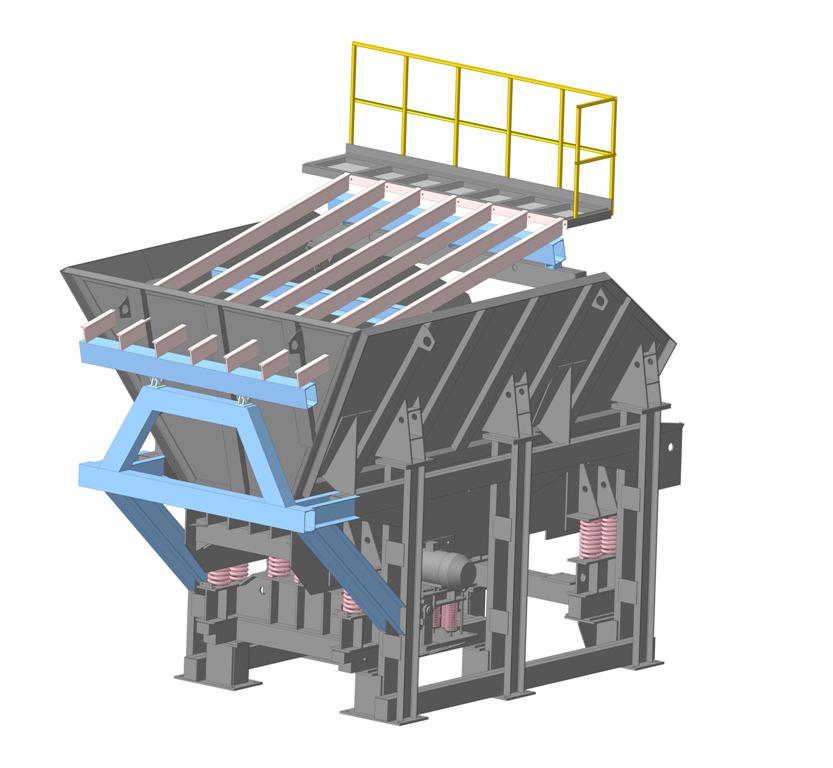

Питатель вибрационный АПВ-12 с верхней колосниковой решеткой   Питатель вибрационный

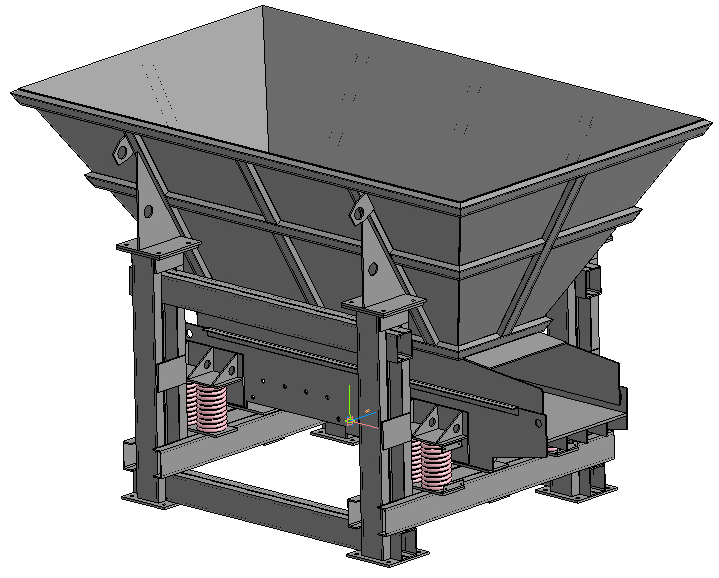

Питатель вибрационный АПВ-08. Емкость бункера 7 м3.  Производительность до 95 м3/ч. Максимальный размер кусков питания 340 мм. Ширина лотка 800мм. Габаритные размеры 4160х2650х2830 мм. Высота от плоскости опорного основания до уровня загрузки питателя 2830мм. Мощность электродвигателя 7,5кВт. Масса 5,5 т.

Питатель вибрационный АПВ-12. Емкость бункера 17 м3. Производительность до 250 м3/ч. Максимальный размер кусков питания 680 мм. Ширина лотка 1200мм, с колосниками. Длина колосниковой решетки 2400мм. Для разделения загружаемых потоков существует нижняя колосниковая решетка с шагом 40 - 250мм. Для удаления небольших объемов негабаритных размеров может быть доукомплектован верхней колосниковой решеткой. Мощность электродвигателя 18,5 кВт. Габаритные размеры 6000х3600х3800 мм. Масса не более 14 т.

Питатель вибрационный АПВ-14. Емкость бункера 30 м3. Производительность 40-290 м3/ч. Ширина лотка 1200мм, с колосниками. Колосниковая решетка (нижняя) шаг 40-250мм. Максимальный размер кусков питания 900 мм. Мощность электродвигателя 22 кВт. Габаритные размеры 6560х4780х3870мм. Масса 16 т.

Питатели лотковые

Питатель лотковый (качающийся) состоит из рамы , на которой установлены бункер, подвижная тележка (лоток) с роликовой опорой и привод с кривошипно-шатунным механизмом.

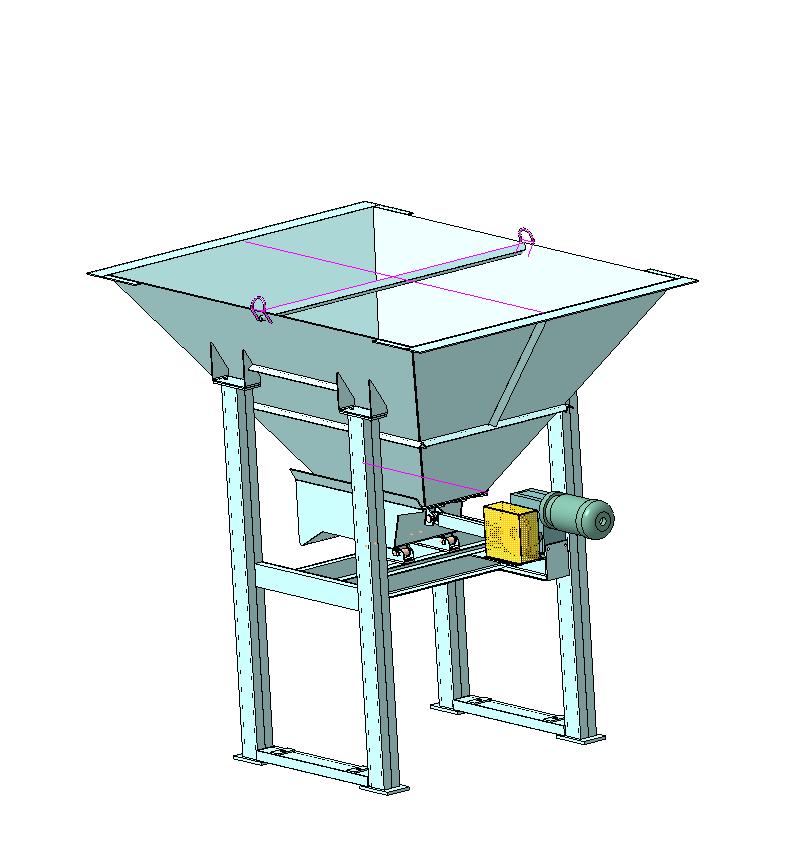

  Питатель лотковый ПЛ-24 Питатель лотковый ПЛ-64



Питатель лотковый ПЛ-24. Емкость бункера  2м3. Производительность 10-40м3/час. Максимальный размер кусков питания 100 мм. Мощность электродвигателя 4кВт. Ширина лотка 420мм. Габаритные размеры 2640х1846х2478 мм. Масса 0,855т.

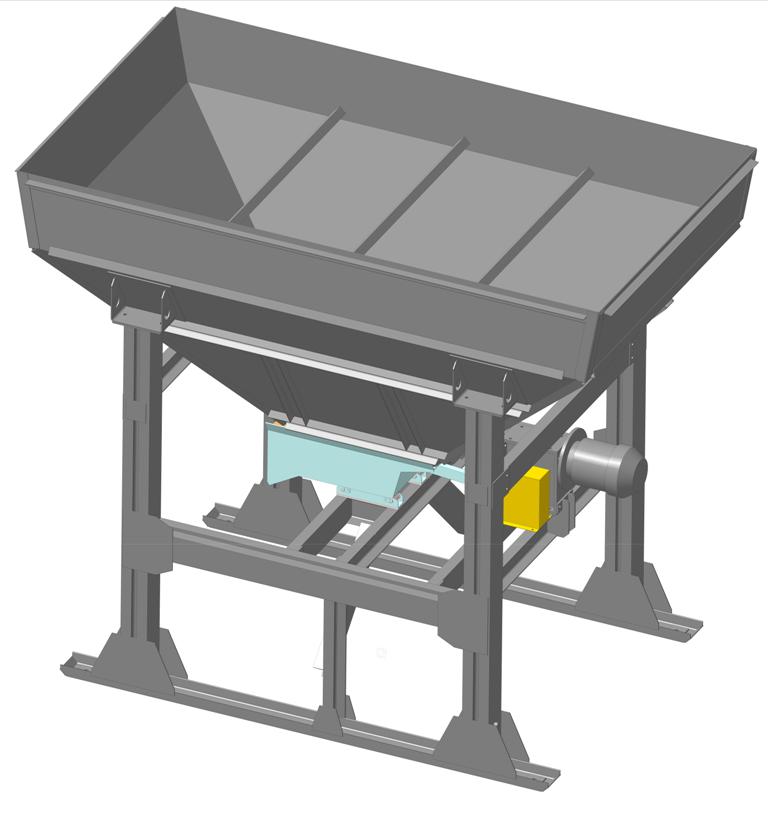

Питатель лотковый ПЛ-64. Емкость бункера 6м3. Производительность 10-40м3/час. Максимальный размер кусков питания 100мм. Мощность электродвигателя 11кВт. Ширина лотка 420мм. Габаритные размеры 3600х2115х3100 мм. Масса 2,15т

НПП ОПК производит и поставляет все необходимые элементы для комплектации ДСУ: дробилкигрохоты, конвейеры.
